AB 18 — TCP und UDP

Mein Fortschritt0/4 (0 %)

Arbeitsblatt 16 - TCP und UDPTeil 1 – Verständnisfragen zu TCPTeil 2 – TCP mit HTTP untersuchenTeil 3 – UDP

Arbeitsblatt 16 - TCP und UDP

Teil 1 – Verständnisfragen zu TCP

Auf welcher Schicht des OSI-Modells befindet sich das TCP-Protokoll? Welches sind die Hauptaufgaben dieser Schicht?
Beschreibe die folgenden Felder eines TCP-Headers:
Source Port
Destination Port
Sequence Number
Acknowledgment Number

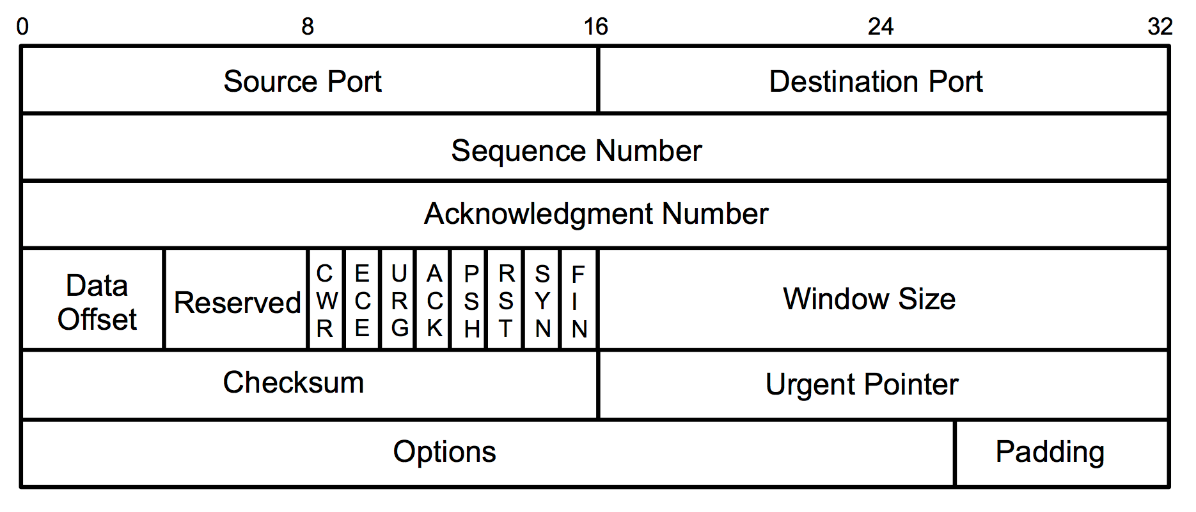

Bild 1 - TCP Header

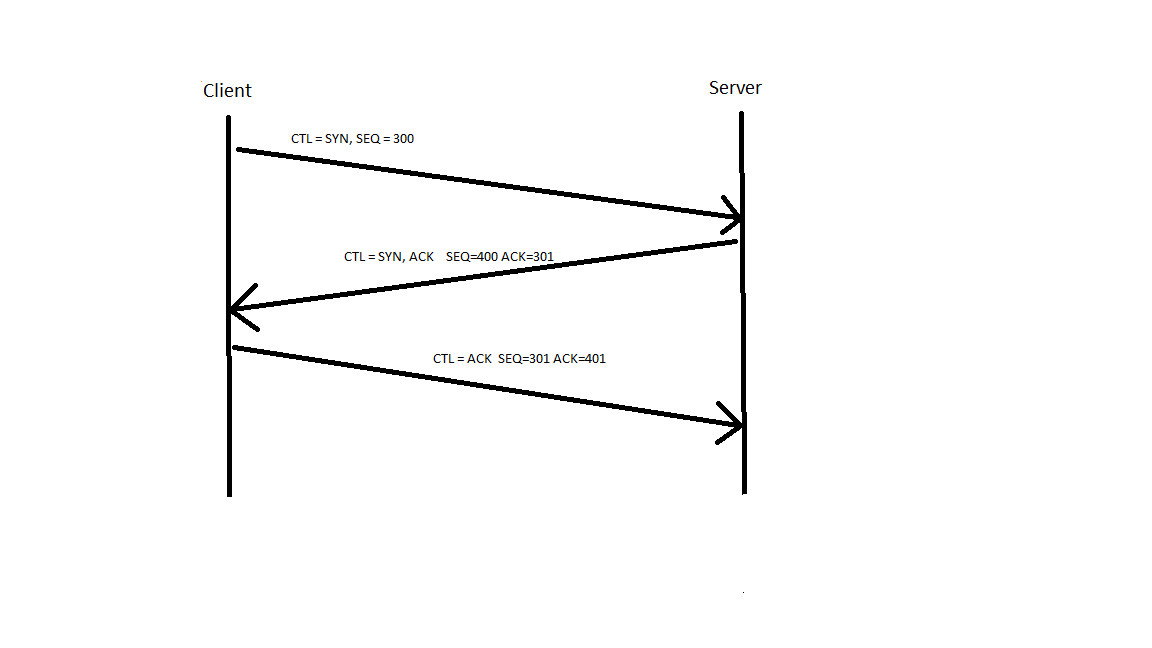

Worum handelt es sich beim sogenannten Three-Way-Handshake? Wozu dienen insbesondere die Flags SYN und ACK in diesem Kontext?

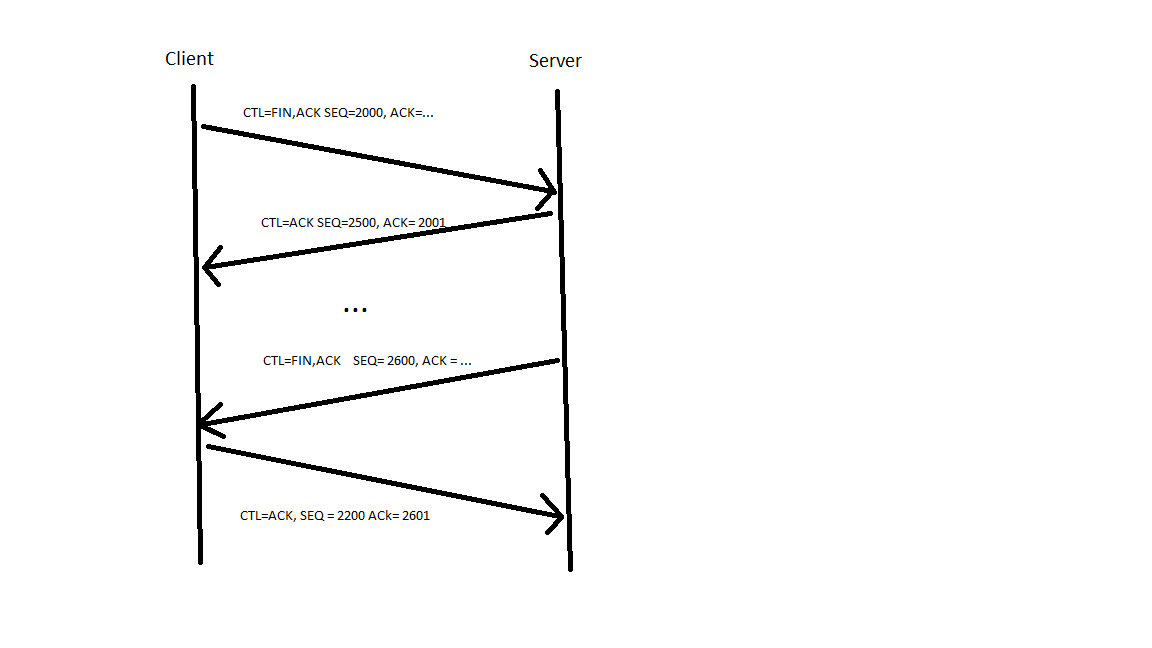

Wozu dient das FIN-Flag?

Teil 2 – TCP mit HTTP untersuchen

Vorbereitung:
Desaktiviere alle Filter außer HTTP & TCP

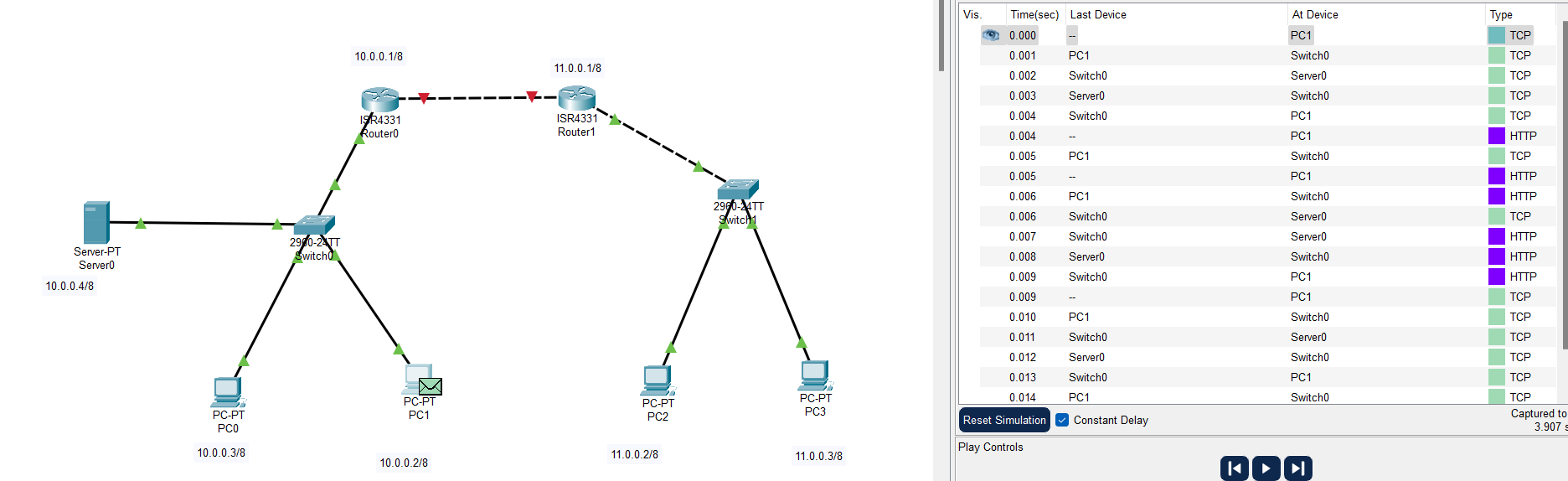

Um das Aufrufen der Webseite zu simulieren musst du beim PC auf den DESKTOP -> WEB BROWSER gehen und die IP des Servers eingeben (Es wurde noch kein DNS konfiguriert).
Du musst für folgende Punkte ein Screenshot der PDU Informationen in welchen die Informationen zum TCP verwendet werden reinkopieren.
Szenario 1 POIs:
TCP Verbindungsansfrage des Clients, Woran erkennt man dies?
TCP Verbindungsanfrage wird akzeptiert, Woran erkennt man dies?
TCP Verbindung wurde hergestellt. Woran erkennt man dies?
Das Erste Packet mit den gefragten Informationen wird verschickt. Woran erkennt man dies?
Die Informationen zur Anzeige der Webseite sind alle angekommen, woran erkennt man dies?
Die TCP Verbindung wird geschlossen. Woran erkennt man dies?

Teil 3 – UDP

Was bedeutet UDP?
In welchen Aspekten unterscheiden sich TCP und UDP?

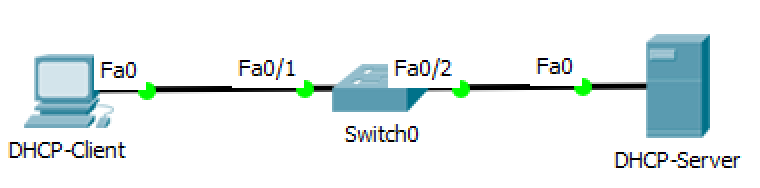

Erstelle das folgende Netzwerk in Packet Tracer.
DHCP ist ein Protokoll, das auf UDP basiert. Führe eine schrittweise Simulation des initialen DHCP-Paketaustauschs aus. Siehe dir dabei an wie der UDP-Header aufgebaut ist. Welche Informationen sind im Header enthalten?

Falls dein PC schon eine IP erhalten hat, kannst du ihn, genau wie Router, jeder Zeit an- und ausschalten. Nach jedem Neustart wird eine Konfiguration der Netzwerkkarte mittels DHCP stattfinden.

Abbildung
