AB 04 — IPv6 — Aufgaben

Mein Fortschritt0/1 (0 %)

Stunde gelesen

Aufgabe 1 - Grundlagen und Notwendigkeit von IPv6

a) Begründe die Notwendigkeit von IPv6.

b) Wie ist eine IPv6 Adresse allgemein aufgebaut?

c) Wie viele IPv6 Adressen gibt es theoretisch?

d) Wie viele IPv6 Adressen gibt es theoretisch pro Quadratzentimeter Fläche auf unserer Erde?

e) Nenne mindestens 4 Änderungen von IPv6 zu IPv4.

Aufgabe 2 - Binär-zu-Hexadezimal-Konvertierung einer IPv6-Adresse

Wandle folgende binäre Darstellung einer IPv6 Adresse in ihr hexadezimales Äquivalent um:

0010000000000001 0000000000000000 0011001000110100 1101111111100001

0000000001100011 0000000000000000 0000000000000000 1111111011111011

Aufgabe 3 - Verkürzte Darstellung von IPv6-Adressen

Stelle folgende IPv6-Adressen verkürzt dar:

2001:0db8:0000:0000:0000:ff00:0042:8329

2001:0db8:0000:0000:0000:0000:0000:1

2001:0db8:0a0b:0000:0000:0000:0000:1

2001:0db8:1234:5678:0000:0000:0000:0001

fe80:0000:0000:0000:0202:b3ff:fe1e:8329

2001:0db8:0000:0000:abcd:0000:0000:ef01

2001:0db8:0000:0000:0000:0000:0000:0000

0000:0000:0000:0000:0000:0000:0000:0001

2600:0000:0000:0000:0000:0000:0000:0000

2001:0db8:0012:0000:0000:0000:0000:abcd

Aufgabe 4 - IPv6-Adresstypen: Unicast, Multicast und Anycast

Was sind Unicast, Multicast und Anycast Adressen? Was versteht man unter Global Unicast und Link Local Adressen?

Aufgabe 7

Berechne das Präfix jeder Adresse entsprechend der angegebenen Länge und gebe das Ergebnis im CIDR-Format an.

2001:0db8:85a3:0000:0000:8a2e:0370:7334/48

2600:3c03::f03c:91ff:fe96:ac83/64

fe80:0000:0000:0000:0202:b3ff:fe1e:8329/72

2a01:4f8:171:3383:1::20/56

2001:0db8:0000:0000:0000:ff00:0042:8329/60

Eine ausführliche Erklärung mit einigen Beispielen findest du im Kapitel 3.

Aufgabe 5 - IPv6-Verfügbarkeit von Webseiten prüfen

Viele Dienste im Internet kann man bereits jetzt über IPv6 erreichen. Teste die unten angegebenen Internetseiten, ob diese bereits eine IPv6-Adresse anbieten. Nutze dazu den Befehl nslookup -type=a www.InternetSeite.de bzw. nslookup -type=aaaa www.InternetSeite.de. Notiere jeweils die IPv4- und die IPv6-Adresse für folgende Webseiten: www.heise.de, www.restena.lu, www.ltam.lu und www.post.lu.

Webseite	IPv4	IPv6
www.heise.de
www.restena.lu
www.ltam.lu
www.post.lu

Aufgabe 6 - Subnetzkapazität im /48-Netz

Einige ISP weisen ihren Privatkunden schon jetzt eine öffentliche IPv6-Adresse zu. Im Gegensatz zu IPv4 bekommt jeder Anschluss nicht nur eine öffentliche IP-Adresse, sondern ein /48-Netz zugeteilt:

Globaler Präfix - 48 Bits	Subnetz - 16 Bits	Host - 64 Bits

Bestimme die Anzahl der Subnetze, die jeder Kunde mit einem IPv6-fähigen Anschluss nutzen kann. Wie viele Clients können pro Subnetz angesprochen werden?

Aufgabe 7 - MAC-zu-EUI-64-Adresskonvertierung

Gegeben ist der Präfix 2001:db8:1:1/64 für alle Adressen im Netz. Konvertiere die folgenden MAC-Adressen in modifizierte EUI-64 Adressen:

0b:0c:ab:cd:12:34

06:0c:32:f1:a4:d2

Aufgabe 8 - Neighbor Discovery Protocol (NDP) und Simulation

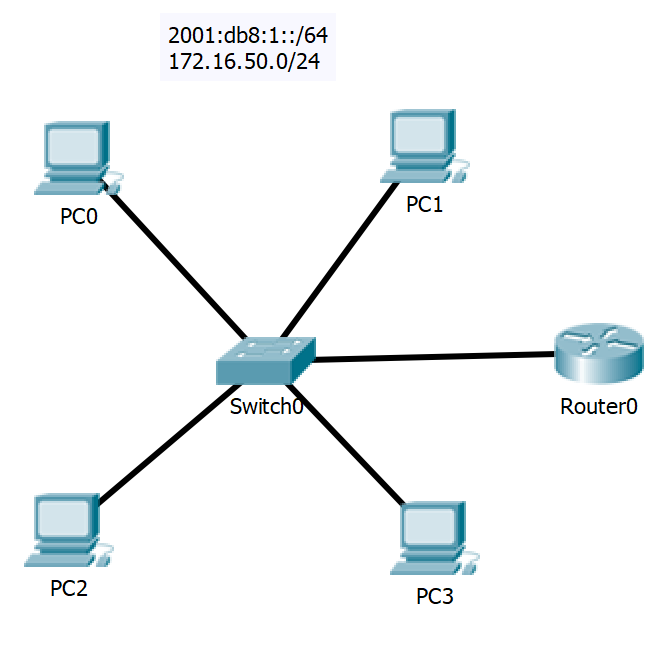

Das abgebildete Netzwerk soll mit statischen IPv4- und mit IPv6-Adressen konfiguriert werden. Mit beiden Adresstypen soll es möglich sein, zum Router und zu allen anderen Arbeitsplätzen eine Verbindung aufzubauen. Nutze die Vorgaben in der Abbildung.

Wozu dient das Neighbor Discovery Protocol (NDP)? Wie funktioniert das NDP? Wozu dient in diesem Kontext eine solicited-node multicast address?

Recherchiere und versuche dies anschließend anhand einer schrittweisen Simulation nachzuvollziehen in der zwei PCs sich pingen. Sorge dafür, dass du nur ICMPv6 und NDP-Pakete in deiner Simulation siehst.

Aufgabe 9 - Automatische IPv6-Adresszuweisung und Link-Local-Test

Außer einer statischen Zuweisung gibt es weitere Möglichkeiten einer Schnittstelle IPv6 Adressen zuzuweisen. Um welche handelt es sich? Wie unterscheiden sich diese?

Teste, ob IPv6 auf deinem Rechner installiert ist.

Wenn ja, wie lautet die Link-Local Adresse deines Rechners?

Sende ein Ping an die Link-Local Adresse deines Sitznachbarn. Achte darauf, dass es unter Umständen nötig ist, die Einstellungen der Firewall anzupassen.

Aufgabe 10 - Stateless Address Autoconfiguration (SLAAC) simulieren

Das abgebildete Netzwerk soll mit IPv4- und mit IPv6-Adressen konfiguriert werden. Mit beiden Adresstypen soll es möglich sein, zum Router und zu allen anderen Arbeitsplätzen eine Verbindung aufzubauen. Nutze die Vorgaben in der Abbildung.

Die Hosts sollen sich selbst eine IPv6-Adresse mit dem angegebenen Präfix zuweisen.

Erstelle eine schrittweise Simulation dieser Stateless Autoconfiguration und dokumentiere deine Simulation.

Recherchiere und dokumentiere ebenfalls, wie der Schritt der Duplicate Address Detection funktioniert.

Hilfe zur IPv6 Konfiguration auf einem Router findest du hier.

Aufgabe 11 - IPv6-Netzwerk in Packet Tracer konfigurieren

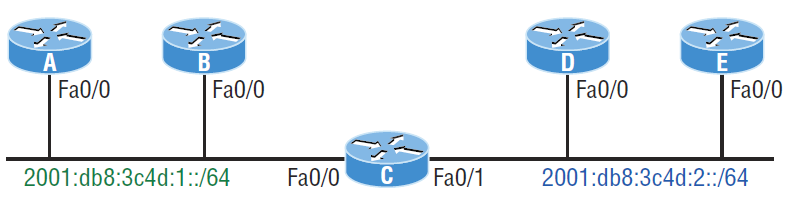

Baue folgendes Netzwerk in Packet Tracer nach:

Konfiguriere Router C durch manuelle Zuweisung von IPv6 Adressen auf beiden Schnittstellen. Konfiguriere die anderen Router so, dass sie sich automatisch eine IPv6 Adresse zuweisen.

Aufgabe 12 - Privacy Extensions bei IPv6

Was versteht man bei IPv6 unter den “Privacy Extensions”?

Wieso wurden sie eingeführt?

Aufgabe 13 - Vergleich von IPv4 und IPv6

Vergleiche IPv4- und IPv6 anhand einer Grafik.

Aufgabe 14 - IPv6-Adressen in URLs

Wie lautet die URL-Notation einer IPv6-Adresse 2001:db8:4006:812::200e? Wieso müssen IPv6 Adressen in einer URL speziell dargestellt werden?

Aufgabe 15 - Link-Local-Adresse ermitteln und Ping-Test

Teste, ob IPv6 auf deinem Rechner installiert ist.

Wenn ja, wie lautet die Link-Local Adresse deines Rechners?

Sende ein Ping an die Link-Local Adresse deines Sitznachbarn.

Aufgabe 16 - Statisches Routing in einem IPv6-Netz

Erstelle ein IPv6-Netz mit 3 Routern. Zeige, dass ein PC am ersten Router einen PC hinter dem 3. Router pingen kann. Setze hierfür statische Routen.

Aufgabe 17 - Dynamisches Routing mit RIPng und OSPFv3

Erstelle in Packet Tracer ein größeres Netz mit mehreren Routern. Implementiere RIPng sowie OSPFv3 und dokumentiere, dass auch nach dem Ausfall eines Routers eine neue Route dynamisch bestimmt wird.

Aufgabe 18 - Übergangsmechanismen zwischen IPv4 und IPv6

Solange nicht alle Netzwerke auf IPv6 basieren, werden Übergangsmechanismen gebraucht, die eine Kommunikation zwischen IPv6 und IPv4-basierten Netzwerken ermöglichen. Gib eine kurze Erklärung zu den folgenden Möglichkeiten:

Dual Stack

Tunnel (z.B. 6 to 4 tunnel)

NAT64
