Router

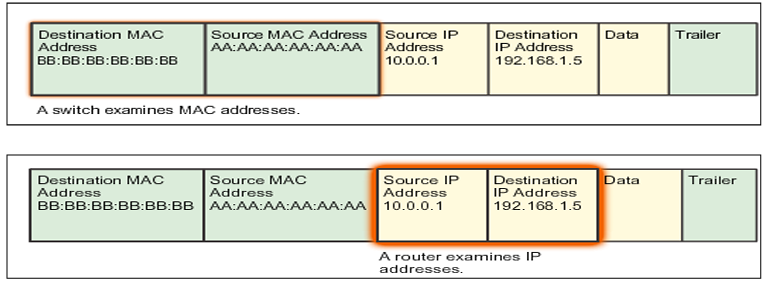

Der Router verbindet mehrere unabhängige Netzwerke miteinander, die unterschiedliche Protokolle und Architekturen besitzen. Den Router kennt man oft als z.B. die Fritz!Box. Üblicherweise verbindet der Router das private Netzwerk (LAN) mit dem Internet (WAN). Dabei sollen mehrere Rechner aus dem privaten Netzwerk über denselben Anschluss (Gateway) mit dem Internet verbunden werden. Der Router weiß, welcher Rechner welche Adresse im Internet angefragt hat und kann die abgefragte Antwort an den entsprechenden Rechner zurücksenden. Ein Router arbeitet auf Ebene 3 des OSI Modells (also IP-Adressen).

Merke:

Der Zweck eines Routers ist es, Netzwerke miteinander zu verbinden und Datenpakete zwischen ihnen zu vermitteln. Hier die wichtigsten Aufgaben eines Routers:

Netzwerkverbindung herstellen: Ein Router verbindet verschiedene Netzwerke – zum Beispiel dein Heimnetzwerk (LAN) mit dem Internet (WAN).

Datenpakete weiterleiten (Routing): Der Router entscheidet anhand von IP-Adressen, wohin Datenpakete geschickt werden müssen, damit sie ihr Ziel erreichen.

Adressübersetzung (NAT – Network Address Translation): Router übersetzen interne IP-Adressen (privat) in eine öffentliche IP-Adresse, damit mehrere Geräte über eine einzige Internetverbindung kommunizieren können.

Firewall-Funktion: Viele Router bieten grundlegenden Schutz vor unerwünschtem Zugriff von außen, indem sie eingehende Verbindungen filtern.

Verwaltung lokaler Netzwerke: Router können IP-Adressen automatisch über DHCP vergeben, Geräte verwalten und Einstellungen wie WLAN-Netzwerke bereitstellen.

Konfiguration eines Routers

Router – Basiskommandos

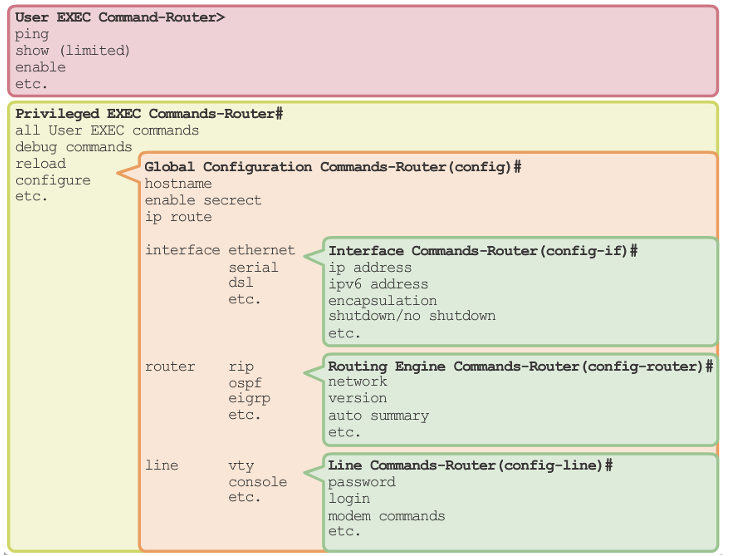

Wie wir bereits wissen verbinden Router unterschiedliche Netzwerke. Cisco-Router werden über das konsolenbasierte IOS-Betriebssystem konfiguriert. IOS Modi Nachdem ein Netzwerktechniker an ein Gerät angeschlossen ist, ist es möglich, es zu konfigurieren. Der Netzwerktechniker muss durch verschiedene Modi des IOS navigieren. Die Cisco IOS-Modi sind für Switches und Router sehr ähnlich. Die CLI verwendet eine hierarchische Struktur für die Modi. In der hierarchischen Ordnung von den grundlegendsten bis zu den speziellsten, sind die Hauptmodi:

User Executive (User EXEC) Modus
Privileged Executive (Privileged EXEC) Modus
Globaler Konfigurationsmodus
Andere spezifische Konfigurationsmodi, wie z. B. Schnittstellenkonfigurationsmodus

Jeder Modus hat eine unverwechselbare Aufforderung und wird verwendet, um bestimmte Aufgaben mit einem bestimmten Satz von Befehlen zu erreichen, die nur für diesen Modus verfügbar sind. Beispielsweise ermöglicht der globale Konfigurationsmodus einem Techniker, Einstellungen auf dem Gerät zu konfigurieren, die das Gerät als Ganzes beeinträchtigen, z. B. das Konfigurieren eines Namens für das Gerät. Allerdings ist ein anderer Modus erforderlich, wenn der Netzwerktechniker Sicherheitseinstellungen an einem bestimmten Port an einem Switch konfigurieren möchte. In diesem Fall muss der Netzwerktechniker den Schnittstellenkonfigurationsmodus für diesen bestimmten Port eingeben. Alle Konfigurationen, die im Schnittstellenkonfigurationsmodus eingegeben werden, gelten nur für diesen Port.

Beispiel

Will man beispielsweise das Interface GigabitEthernet 0/1 konfigurieren, so benötigt man die folgenden Kommandos:

Router>enable Router#configure terminal Enter configuration commands, one per line. End with CNTL/Z. Router(config)#interface GigabitEthernet 0/1 Router(config-if)#

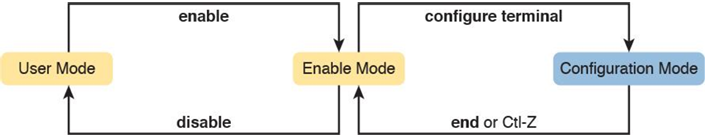

Wie das folgende Bild zeigt, gelangt man über die Eingabe des Befehls enable zum Privileged EXEC Mode (auch Enable Mode genannt). Durch anschließende Eingabe des Befehls configure terminal gelangt man in den Global Configuration Mode. Schlussendlich gelangt man durch Eingabe von interface GigabitEthernet 0/1 in den Schnittstellenkonfigurationsmodus (Interface Configuration Mode).

Der Aufbau von Routingtabellen hängt davon ab, ob es sich um einen PC oder einen Router handelt. Beide Geräte verwenden Routingtabellen, um zu entscheiden, wohin sie Datenpakete senden sollen. Hier ist eine Übersicht:

🖥️ Routingtabelle auf einem PC

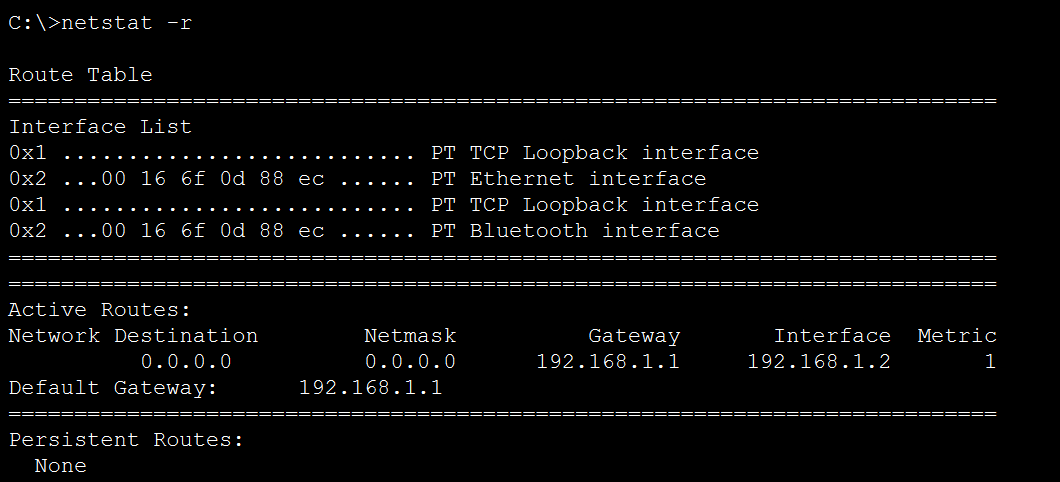

Ein PC hat meist eine sehr einfache Routingtabelle, weil er sich meist nur in einem lokalen Netzwerk befindet und das Internet über ein Gateway (Router) erreicht.

Beispielhafte Routingtabelle eines PCs:

Zielnetzwerk	Netzmaske	Gateway	Schnittstelle
0.0.0.0	0.0.0.0	192.168.0.1	Ethernet (eth0)
127.0.0.0	255.0.0.0	0.0.0.0	Loopback
192.168.0.0	255.255.255.0	0.0.0.0	Ethernet (eth0)

Erklärung:

0.0.0.0 → „Default Route“ (alles, was nicht lokal ist, geht an den Router)

127.0.0.0 → Loopback für lokale Tests

192.168.0.0 → Lokales Netzwerk

📡 Routingtabelle auf einem Router

Ein Router hat eine komplexere Tabelle, da er mehrere Netzwerke verwalten muss. Jeder Eintrag beschreibt, über welches Interface ein bestimmtes Netzwerk erreichbar ist.

Beispielhafte Routingtabelle eines Routers:

Zielnetzwerk	Netzmaske	Gateway	Schnittstelle
0.0.0.0	0.0.0.0	Provider-IP	WAN0
10.0.0.0	255.255.255.0	0.0.0.0	LAN0
192.168.1.0	255.255.255.0	0.0.0.0	LAN1

Erklärung:

Der Router leitet Daten je nach Zielnetzwerk über das entsprechende Interface.

„Gateway“ wird verwendet, wenn das Zielnetz über einen anderen Router erreichbar ist.

Praktische Übung

Einfaches Netzwerk in Packet Tracer mit Routingtabellen

Ziel: Zwei Netzwerke (LANs) verbinden und Routingtabellen prüfen.

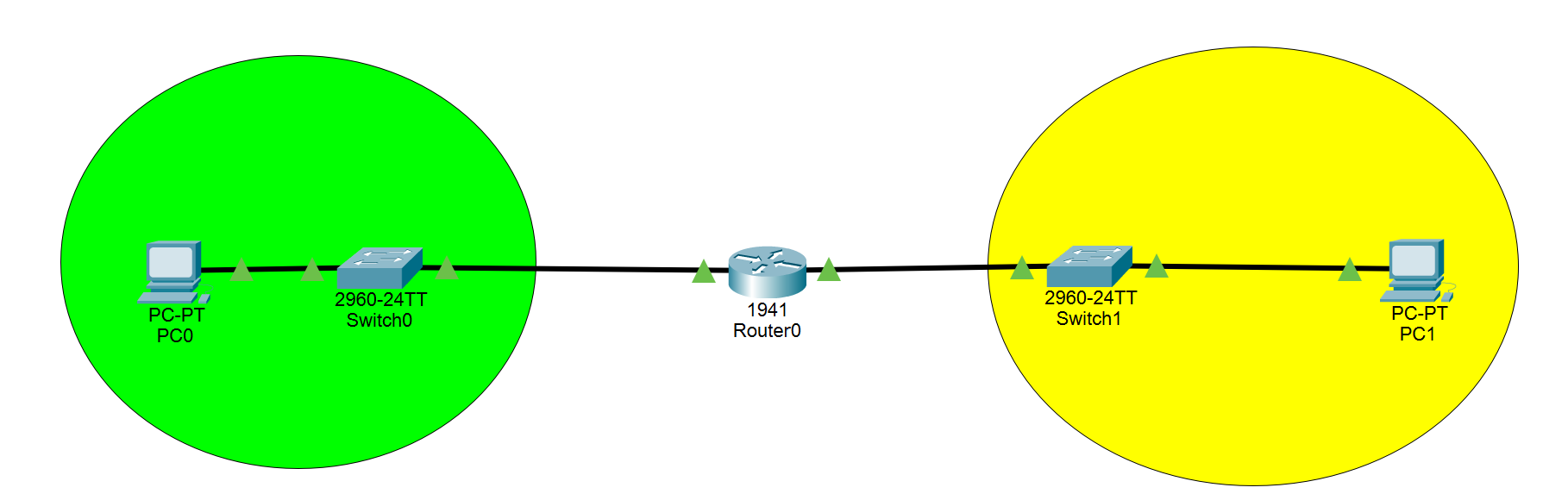

Schritt 1: Aufbau

Ziehe zwei PCs auf die Arbeitsfläche.
Ziehe einen Router auf die Arbeitsfläche (z.B. Cisco 1941).
Ziehe zwei Switches auf die Arbeitsfläche.
Verbinde:

PC0 -> Switch0
PC1 -> Switch1
Switch0 -> Router (GigabitEthernet0/0)
Switch1 -> Router (GigabitEthernet0/1)

Verwende Kupferkabel (automatisch).

Schritt 2: IP-Adressen vergeben

PC0:

IP: 192.168.1.2
Subnet Mask: 255.255.255.0
Gateway: 192.168.1.1

PC1:

IP: 192.168.2.2
Subnet Mask: 255.255.255.0
Gateway: 192.168.2.1

Router (über CLI):

enable configure terminal interface gigabitEthernet 0/0 ip address 192.168.1.1 255.255.255.0 no shutdown exit interface gigabitEthernet 0/1 ip address 192.168.2.1 255.255.255.0 no shutdown exit

Siehe dir die Konfiguration anhand vom Befehl: Router1#sh running-config

Schritt 3: Testen

Ping von PC0 zu PC1:
Öffne Command Prompt auf PC0.
Befehl: ping 192.168.2.2

Wenn alles richtig ist, kommen Antworten zurück.

Schritt 4: Routingtabelle anschauen

Gehe auf den Router.
Öffne CLI.

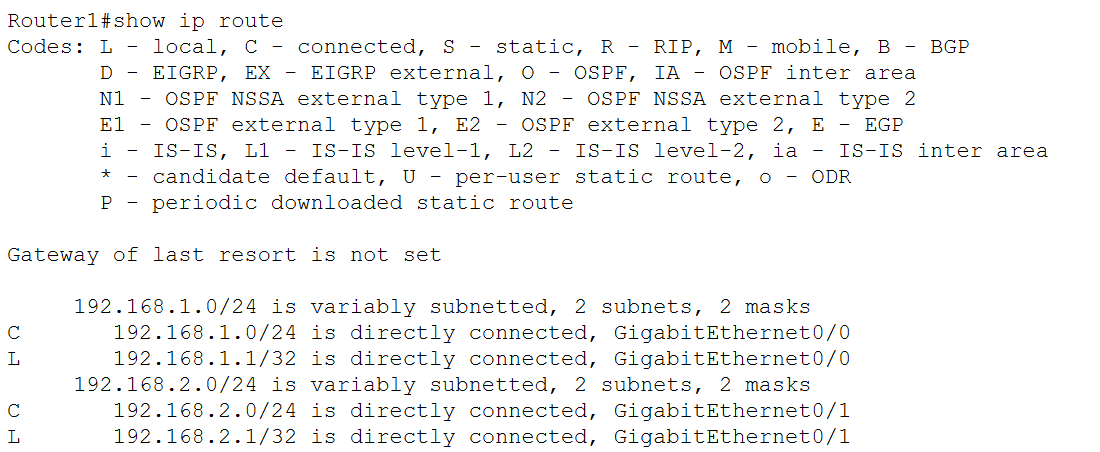

show ip route

Du solltest zwei direkt verbundene Netzwerke sehen:

192.168.1.0/24 über GigabitEthernet0/0
192.168.2.0/24 über GigabitEthernet0/1

Abbildung

Welche Aussage über die Routing-Tabelle eines Routers ist korrekt?

Sie enthält für jedes Ziel-Netz den nächsten Hop.Sie enthält für jeden Host eine eigene Zeile.Sie wird vom DHCP-Server gepflegt.Sie ist immer leer, wenn der Router neu startet.
