AB 02 — WLAN

Mein Fortschritt0/2 (0 %)

Teil 1 — Aufgaben A1–A6Teil 2 — Aufgaben A7–A11

Teil 1 — Aufgaben A1–A6

Nenne 4 Vorteile und 3 Nachteile einer kabellosen gegenüber einer kabelgebundenen Netz-Infrastruktur.

Aspekt	Kabellose Netz-Infrastruktur (WLAN)	Kabelgebundene Netz-Infrastruktur (LAN)
Flexibilität & Mobilität	✔️ Sehr hoch – Geräte können sich frei bewegen	❌ Gering – Gerät an Standort gebunden
Installationsaufwand	✔️ Gering – keine Kabelverlegung notwendig	❌ Höher – Kabel müssen geplant und verlegt werden
Skalierbarkeit	✔️ Neue Geräte leicht hinzufügbar	❌ Zusätzliche Ports, Switches oder Kabel erforderlich
Nutzung in schwer verkabelbaren Bereichen	✔️ Ideal für Hallen, Außenbereiche, alte Gebäude	❌ Teilweise schwer oder kostspielig
Geschwindigkeit & Latenz	❌ Niedriger & höhere Latenz als LAN	✔️ Sehr hoch & stabil
Störanfälligkeit	❌ Höher – Interferenzen durch andere Funkquellen	✔️ Sehr niedrig – weniger anfällig
Sicherheit	❌ Höheres Risiko, Funk abfangbar → starke Verschlüsselung nötig	✔️ Sehr sicher, da physisch begrenzt

Vergleiche IR (Infrared), RF (Radio Frequency) und Bluetooth miteinander.

Merkmal	IR	RF	Bluetooth
Medium	Licht	Funk	Funk (2.4 GHz)
Reichweite	wenige Meter	Meter bis Kilometer	10–100 m
Sichtverbindung	Ja	Nein	Nein
Datenrate	niedrig	variabel	niedrig–mittel
Energieverbrauch	sehr gering	variabel	gering
Typische Nutzung	Fernbedienungen	WLAN, Funkgeräte	Kopfhörer, IoT
Stabilität	störanfällig	stabil	stabil, aber begrenzte Bandbreite

Kurz zusammengefasst:

IR = billig, energiesparend, aber braucht Sichtkontakt.

RF = große Reichweite, vielseitig, aber störanfällig und sicherheitssensibel.

Bluetooth = energiesparender Kurzstrecken-Funk für moderne Geräte und IoT.

Was sind die Charakteristiken der einzelnen 802.11 Standards?

Standard	Jahr	Frequenz	Max. Datenrate	Besonderheiten
802.11	1997	2.4 GHz	2 Mbps	erster WLAN-Standard
802.11a	1999	5 GHz	54 Mbps	OFDM, wenig Störungen
802.11b	1999	2.4 GHz	11 Mbps	große Reichweite, störanfällig
802.11g	2003	2.4 GHz	54 Mbps	Kombination aus b + a
802.11n	2009	2.4/5 GHz	600 Mbps	MIMO, großer Sprung
802.11ac	2013	5 GHz	~3.5 Gbps	Beamforming, Gigabit-WLAN
802.11ax	2019	2.4/5/6 GHz	9.6 Gbps	OFDMA, effizient in dichten Netzen
802.11be	2024–25	2.4/5/6 GHz	bis 46 Gbps	Wi-Fi 7, sehr geringe Latenz

Erkläre die Begriffe SSID, BSSID und ESSID.

1. SSID (Service Set Identifier) Die SSID ist der Name eines WLANs, den du auf deinem Gerät siehst, wenn du nach verfügbaren Funknetzen suchst. Beispiel: “Schul-WLAN”, “HomeOffice_5GHz” Ist für Nutzer gedacht → hilft dir, das richtige Netzwerk auszuwählen. Alle Access Points eines WLANs können dieselbe SSID haben. Merke: SSID = WLAN-Name für den Menschen sichtbar. 2. BSSID (Basic Service Set Identifier) Die BSSID ist die MAC-Adresse eines Access Points (bzw. eines Funkmoduls). Ein WLAN mit mehreren Access Points hat für jeden AP eine eigene BSSID, obwohl die SSID gleich sein kann. Sie besteht immer aus 6 Byte (z. B. E4:A7:C5:91:2F:10). Merke: BSSID = Eindeutige Kennung eines einzelnen Access Points. 3. ESSID (Extended Service Set Identifier) Die ESSID ist im Grunde dasselbe wie die SSID, wird aber in größeren WLAN-Strukturen benutzt: In einem Extended Service Set (ESS), also einem WLAN mit mehreren Access Points (z. B. in einer Schule, Uni oder Firma), teilen sich alle APs dieselbe ESSID/SSID. Die Geräte verbinden sich beim Umhergehen automatisch mit dem AP, dessen BSSID den stärksten Empfang hat (Roaming). Merke: ESSID = Name eines größeren WLAN-Netzes mit vielen Access Points. Zusammenfassung in einem Satz SSID → Name des WLANs BSSID → Eindeutige MAC-Adresse eines einzelnen Access Points ESSID → SSID eines WLAN-Verbunds aus mehreren Access Points

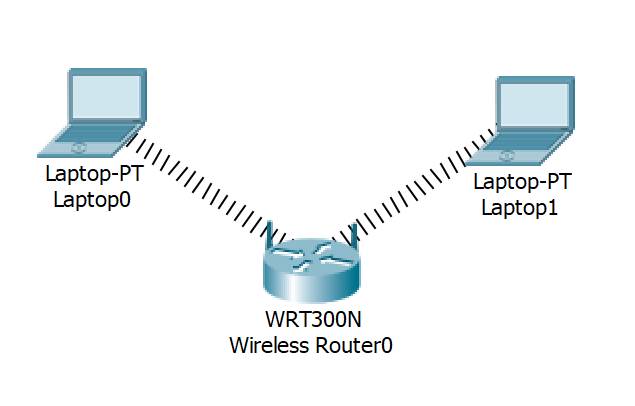

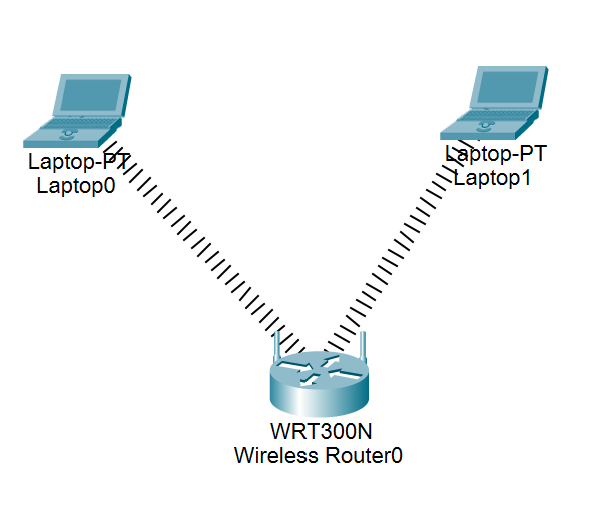

Erstelle im Packet Tracer das folgende Netzwerk.

Beachte dabei die folgenden Punkte:

Konfiguriere ein kabelloses Netzwerk namens LAM. Benutze dabei die folgenden Einstellungen. Erkläre die einzelnen Einstellungsmöglichkeiten und ihre einzelnen Optionen. Worauf muss man normalerweise bei der Auswahl des Kanals (Channel) achten? Worum handelt es sich beim sogenannten ISM Band?

Die beiden Laptops sind über ein kabelloses Netzwerk namens LAM mit dem Wireless Router verbunden. Installiere hierzu einen Wireless Adapter in den beiden Laptops.

Der Wireless Router hat die IP-Adresse 192.168.0.1/24. Er verteilt automatisch IP-Adressen im Bereich x.x.x.50-x.x.x.150 an sämtliche Wireless Clients.

Das kabellose Netzwerk soll mit einer Verschlüsselung geschützt werden. Erkläre worin der Unterschied zwischen WEP, WPA Personal und WPA2 Personal besteht. Wähle die geeignetste Option für das LAM-Netzwerk. Begründe deine Auswahl.

Teste deine Konfiguration indem du sicherstellst, dass die beiden Laptops sich gegenseitig pingen können.

Dokumentiere sämtliche Antworten und Konfigurationsschritte.

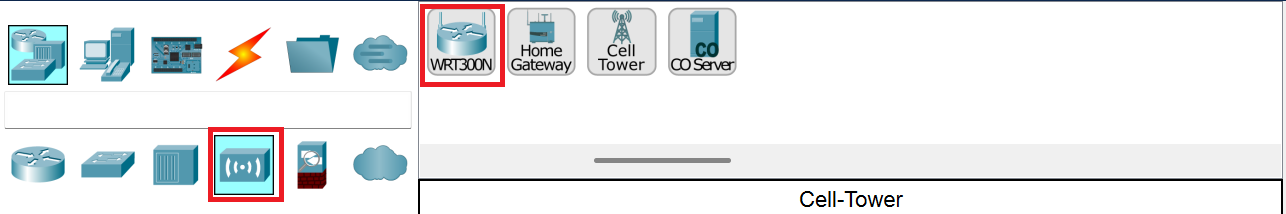

Wähle den passenden Router aus:

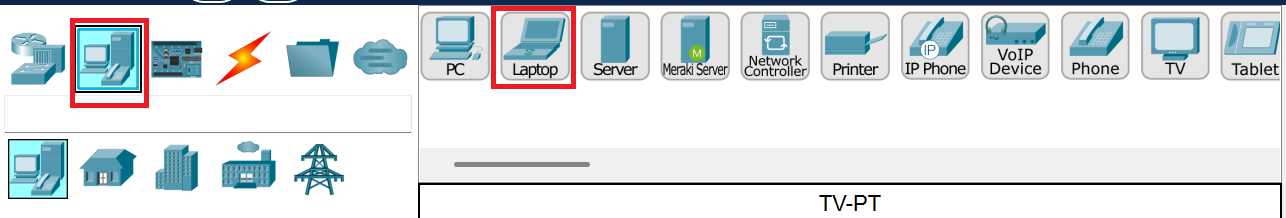

Wähle die passenden Endgeräte aus:

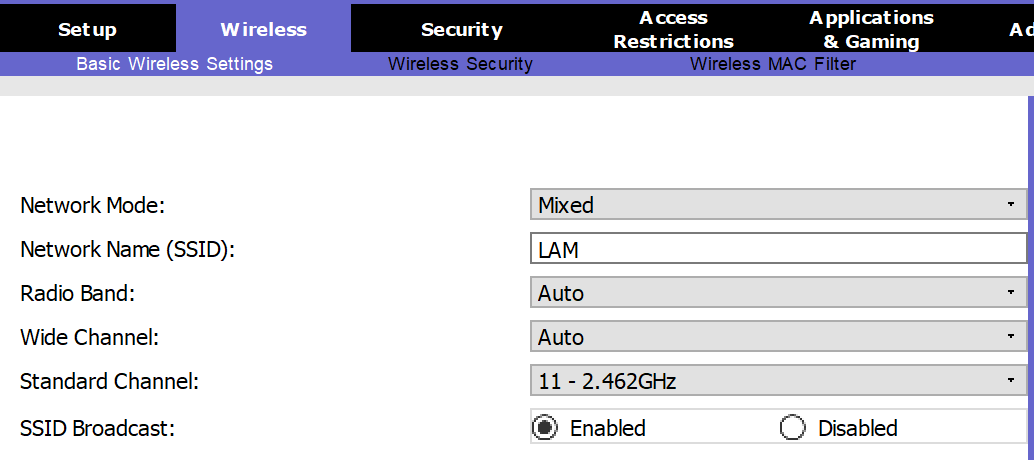

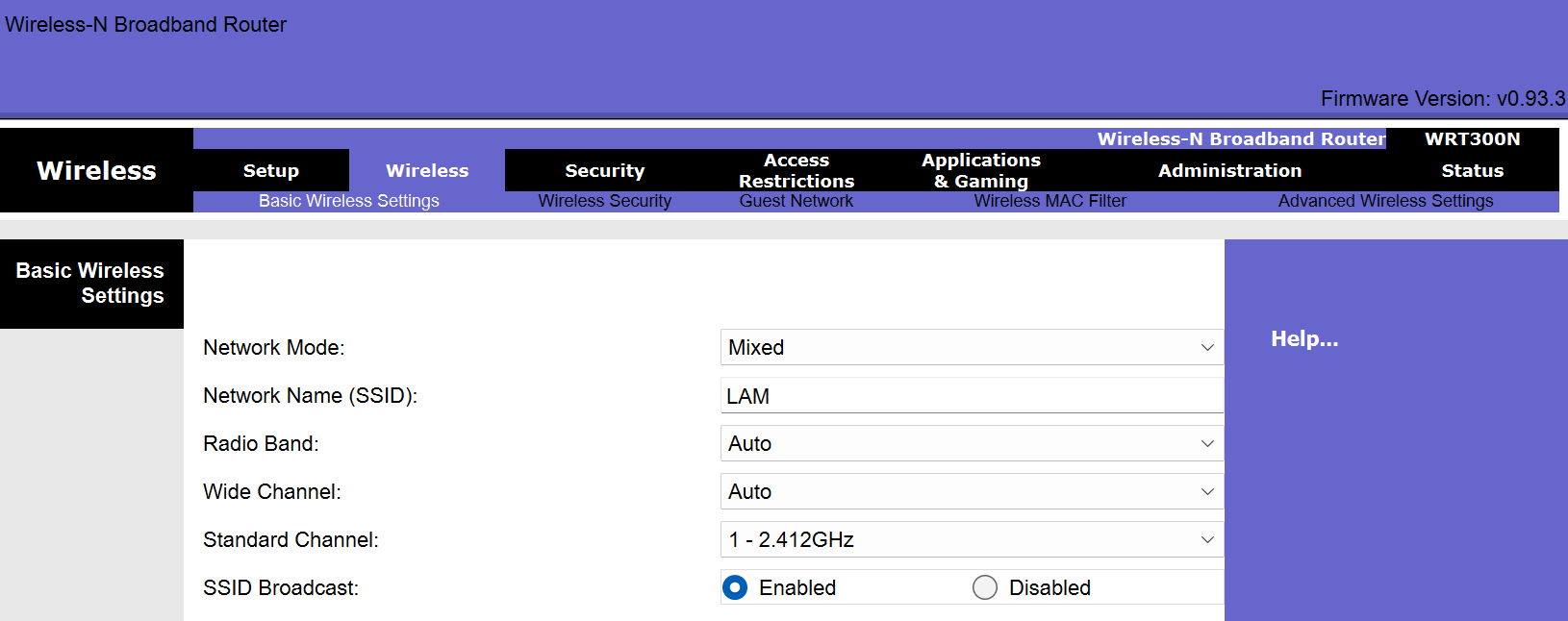

Konfiguriere folgendermaßen die SSID:

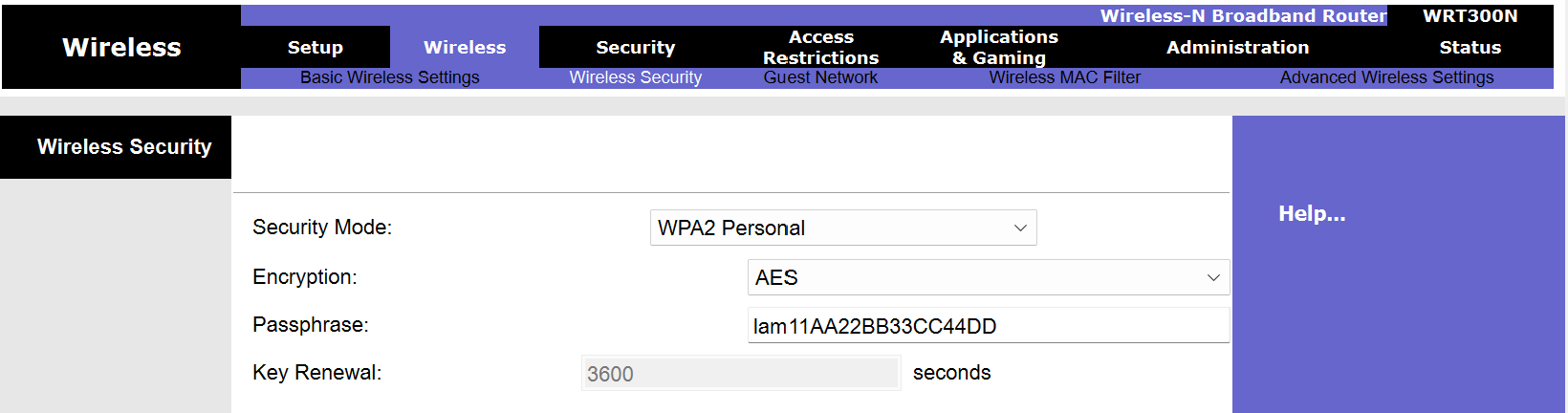

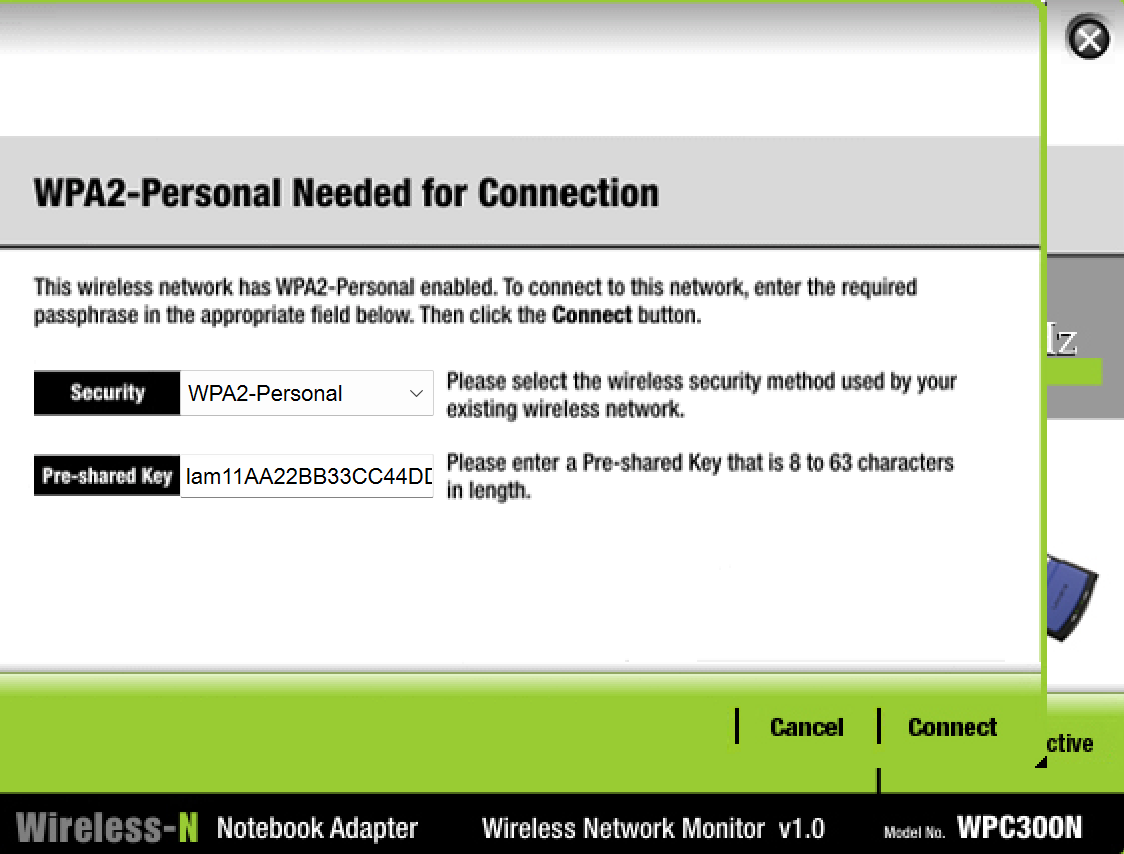

Definiere die Passphrase und den Security Mode:

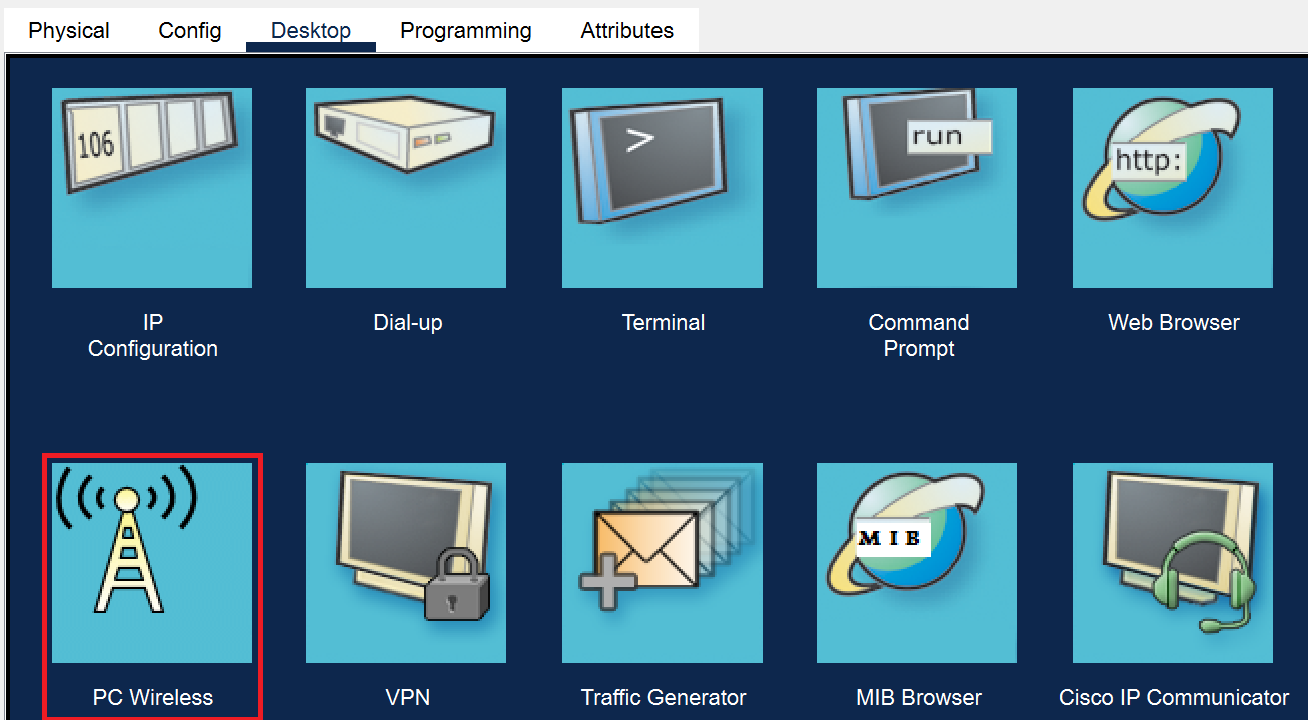

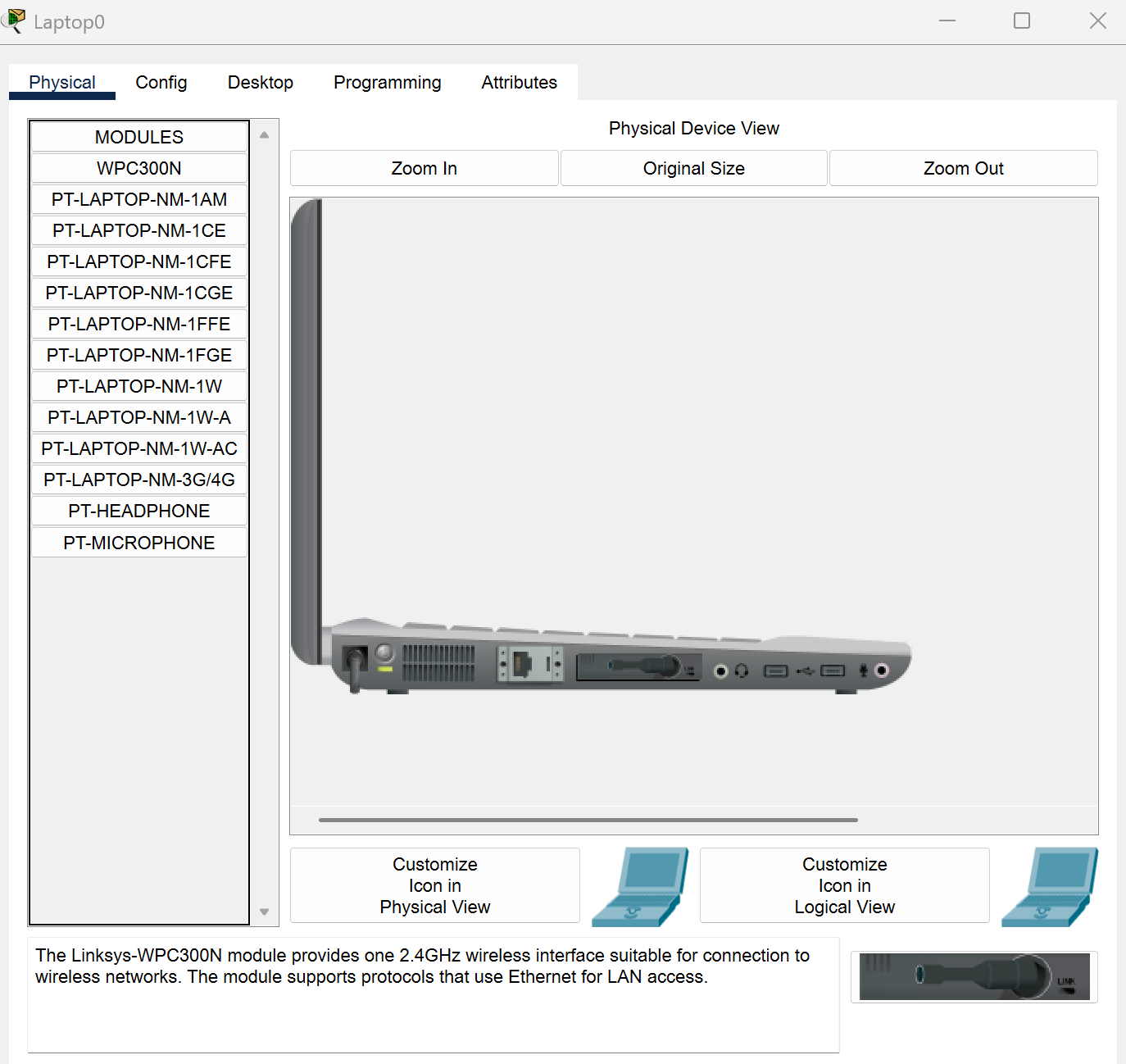

Füge das WPC300N Module in beiden Laptops hinzu:

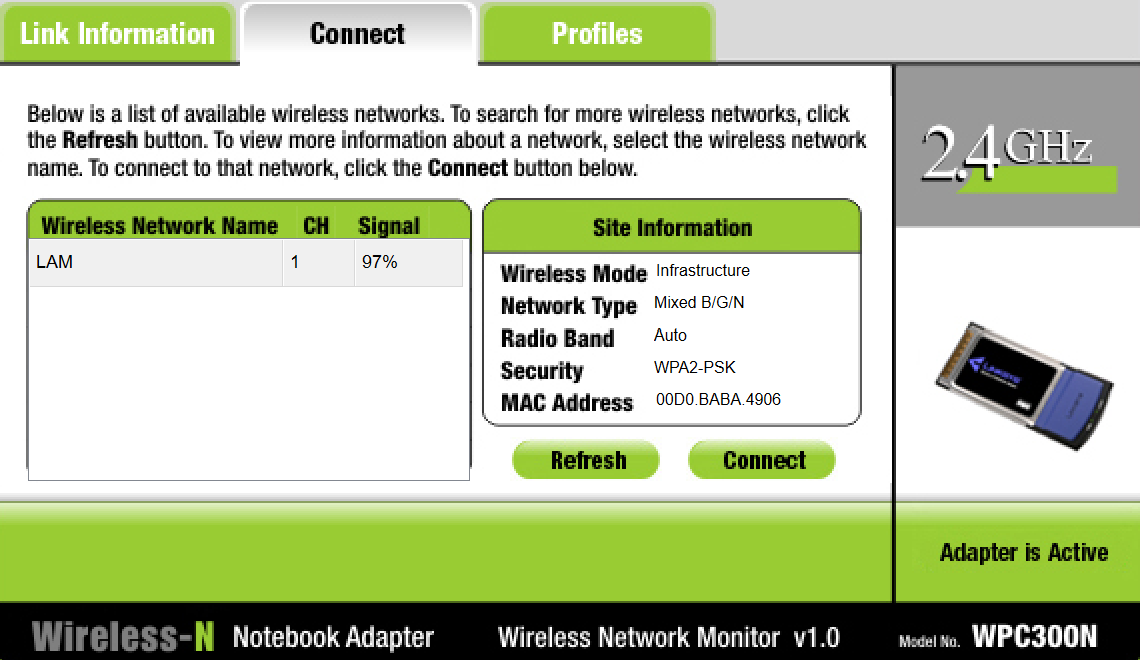

Konfiguriere die WLAN-Schnittstelle:
Am Ende wurden alle Geräte passend konfiguriert.

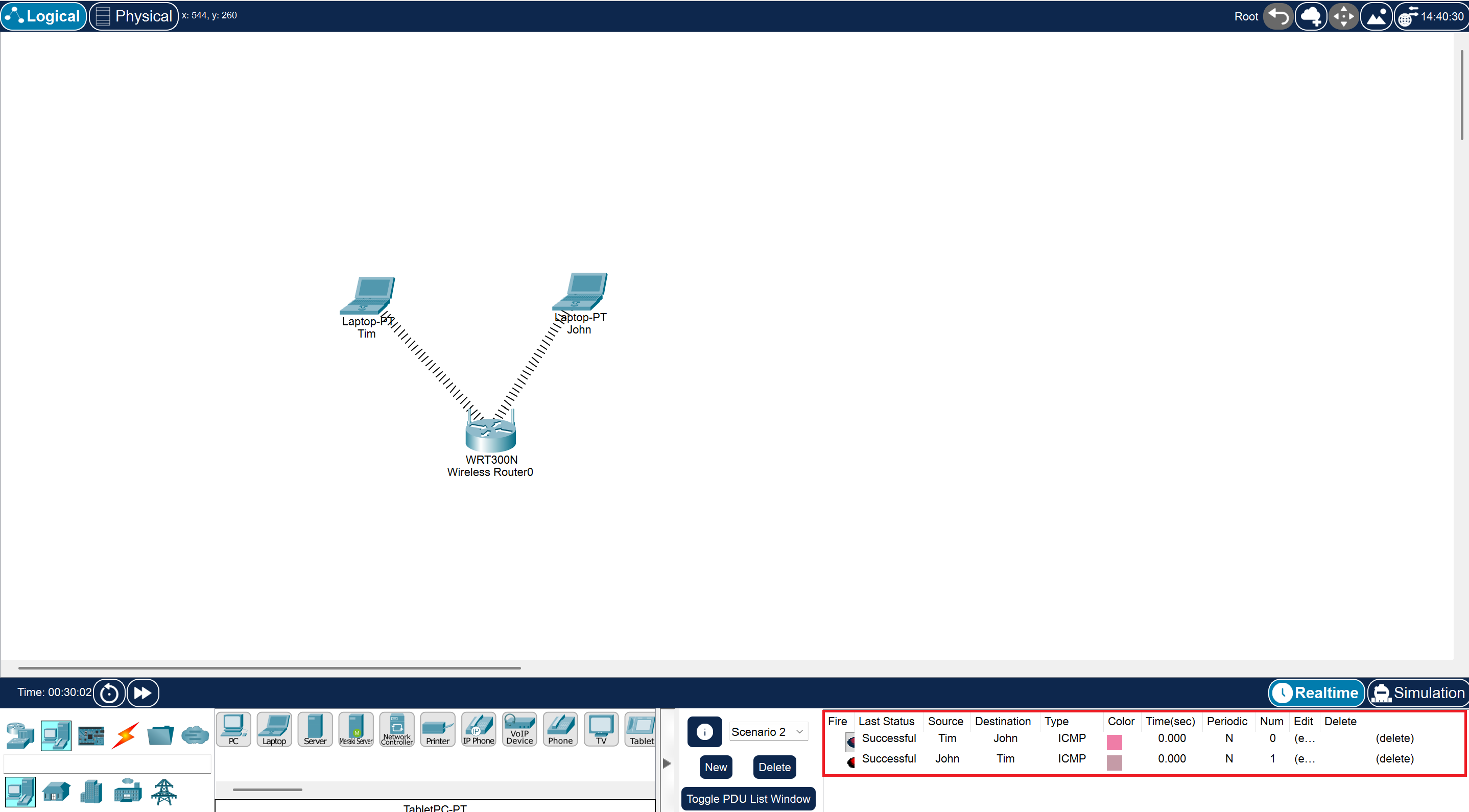

Überprüfen sie ob die Konfiguration funktioniert mittels eines Ping-Request:

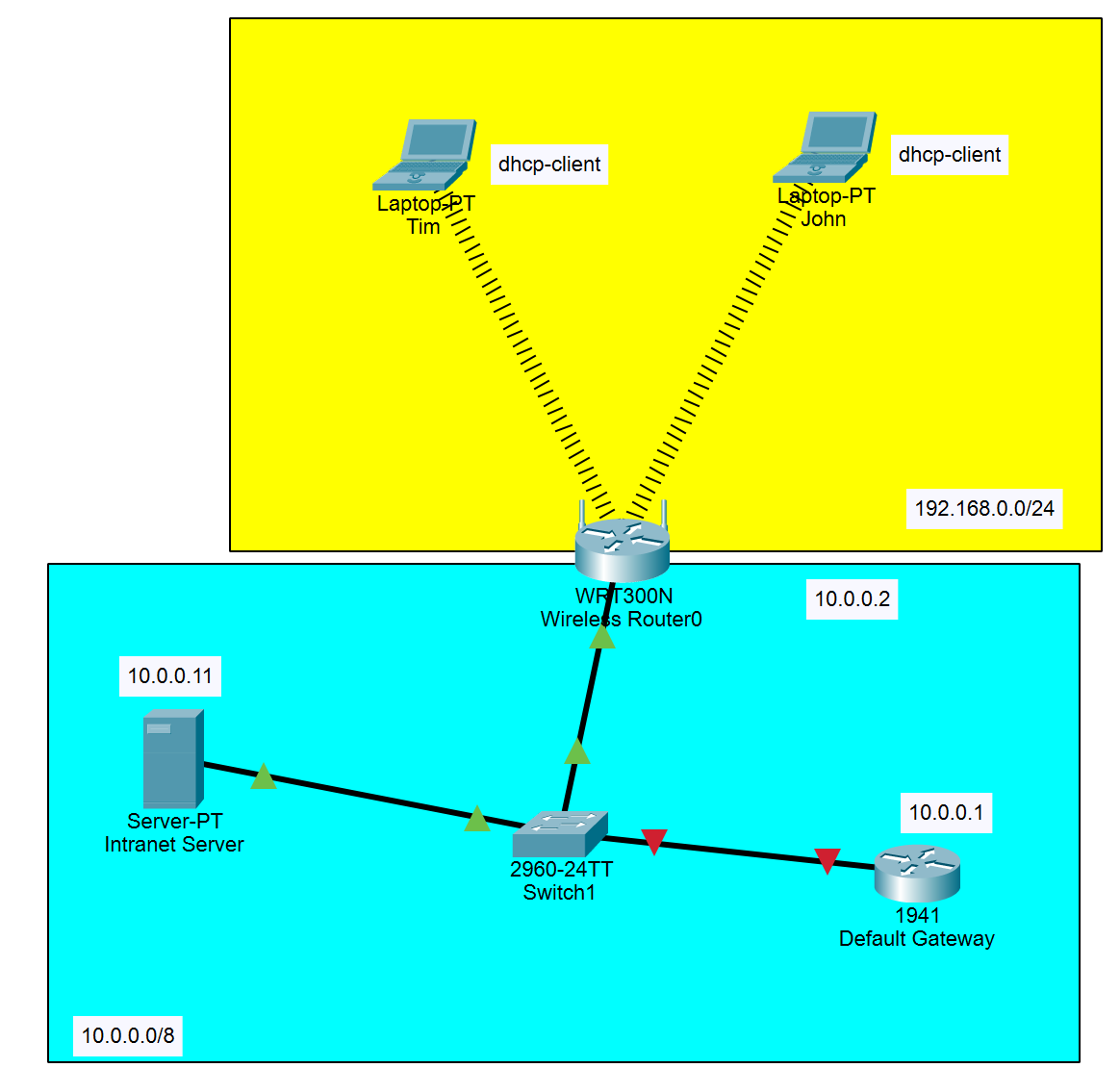

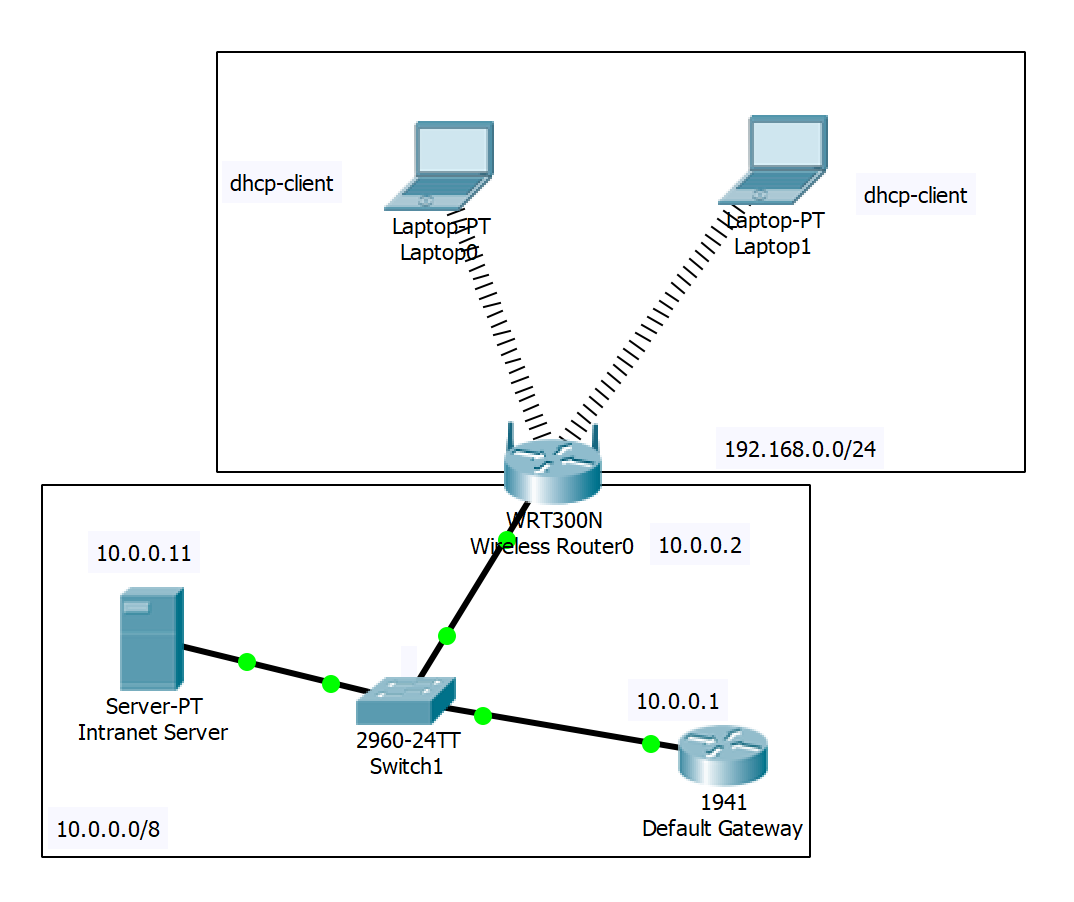

Erstelle das folgende Netzwerk in Packet Tracer. Es handelt sich hierbei um eine Erweiterung des Netzwerks aus der vorigen Aufgabe. Der Switch ist hierbei mit dem Internet Port des Wireless Routers verbunden.

Führe anschließend folgende Simulation durch:

Rufe von einem der Laptops die Webseite des Intranet Servers auf und beobachte wie sich die IP-Adressen auf dem Weg vom Laptop zum Server ändern.

Welche Schlussfolgerung ziehst du daraus? Welche Einschränkungen bringt dies mit sich?

Dokumentiere deine Simulation und deine Schlussfolgerung.

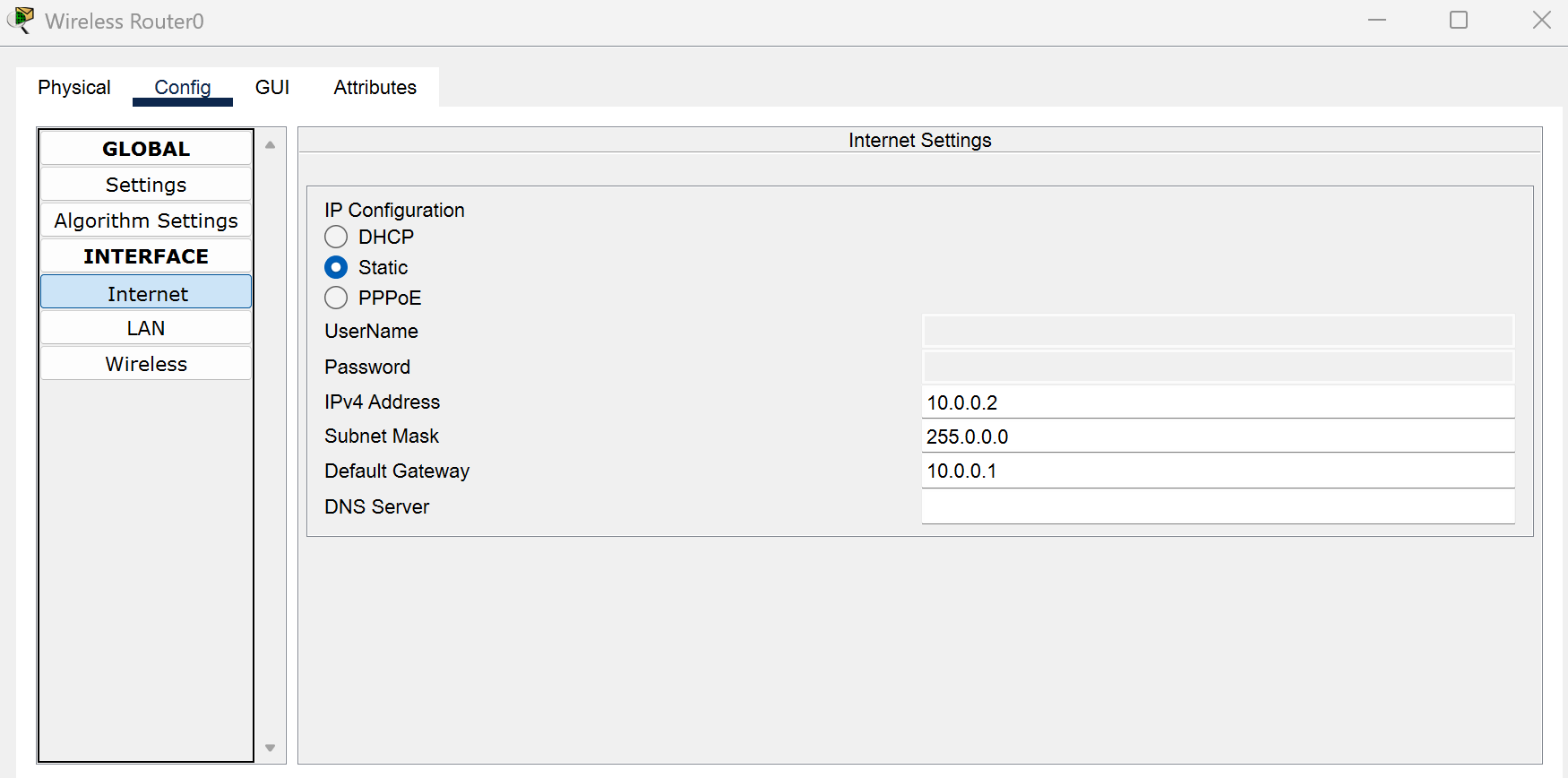

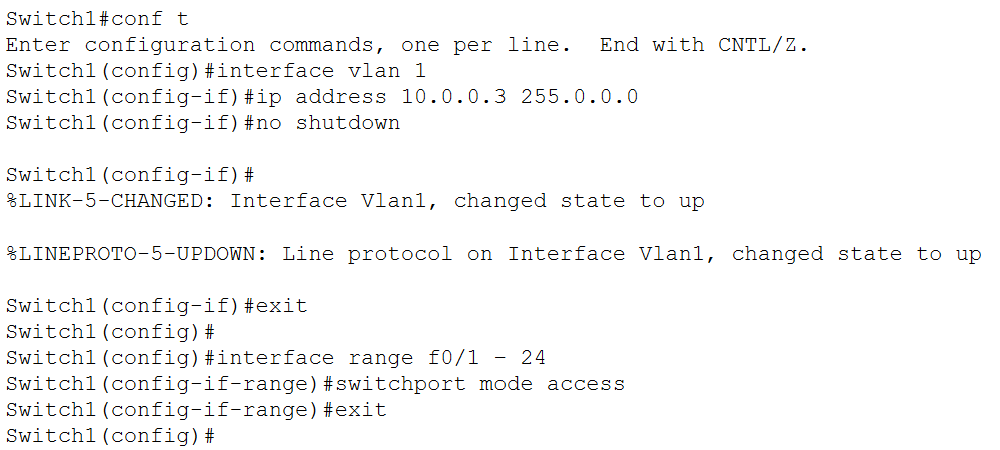

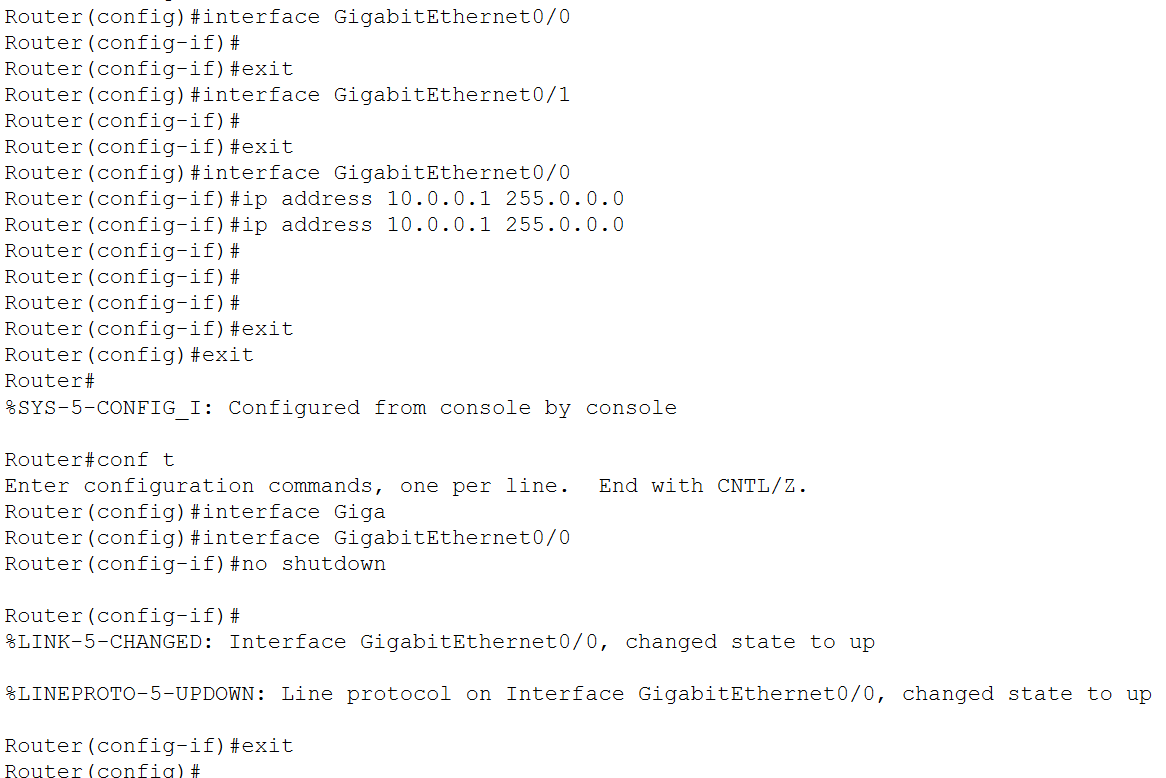

Verbinde zuerst alle Netzwerkkomponenten zusammen: Konfiguriere den 1941 – Default Gateway: Konfiguriere den Switch: Konfiguriere den WLAN-Router:

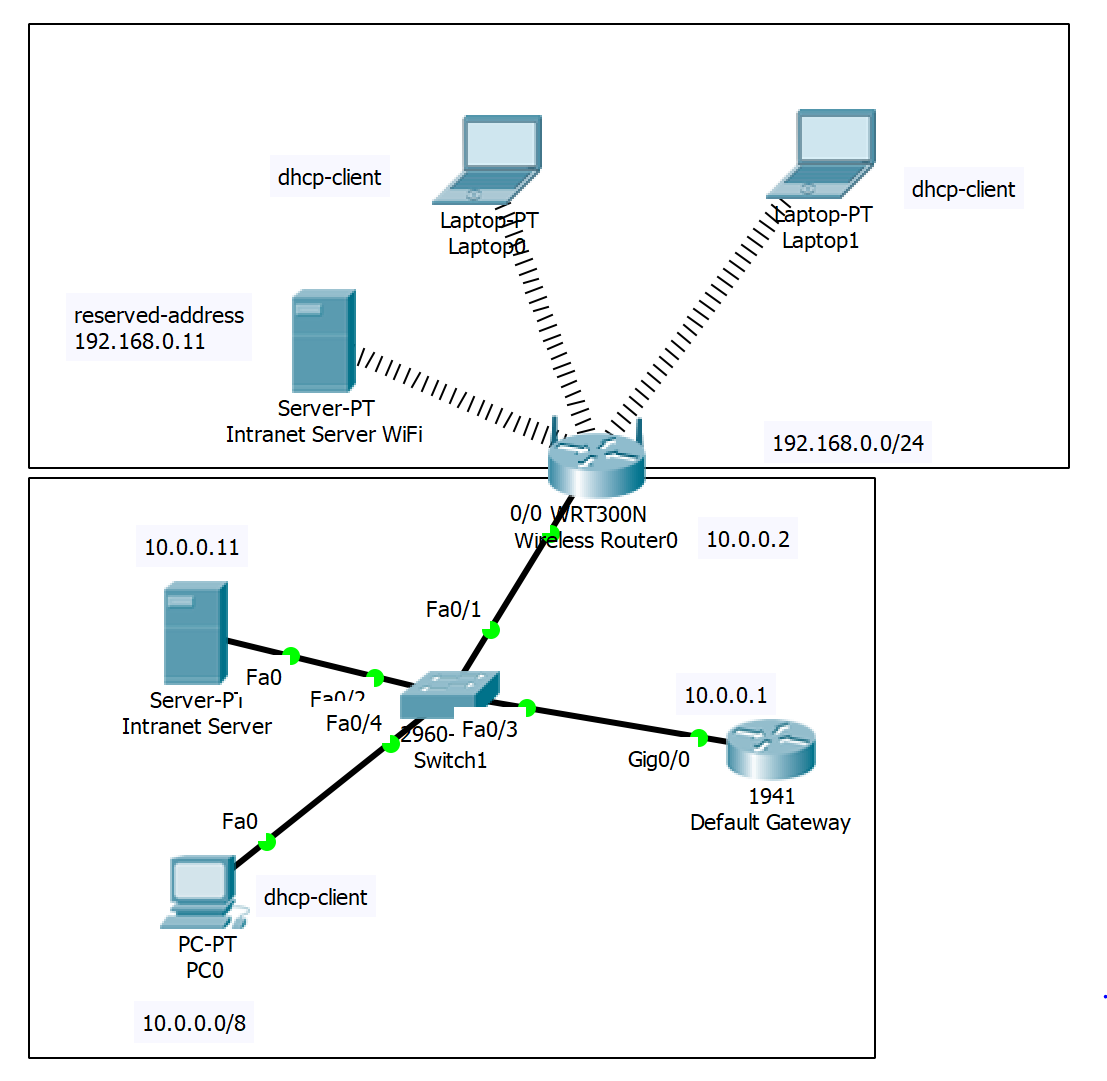

Erstelle das folgende Netzwerk in Packet Tracer. Es handelt sich um eine Erweiterung der vorigen Aufgabe.

Beachte bei der Erweiterung des Netzwerks die folgenden Punkte:

PC0 soll eine dynamische IP vom Default Gateway Router erhalten.

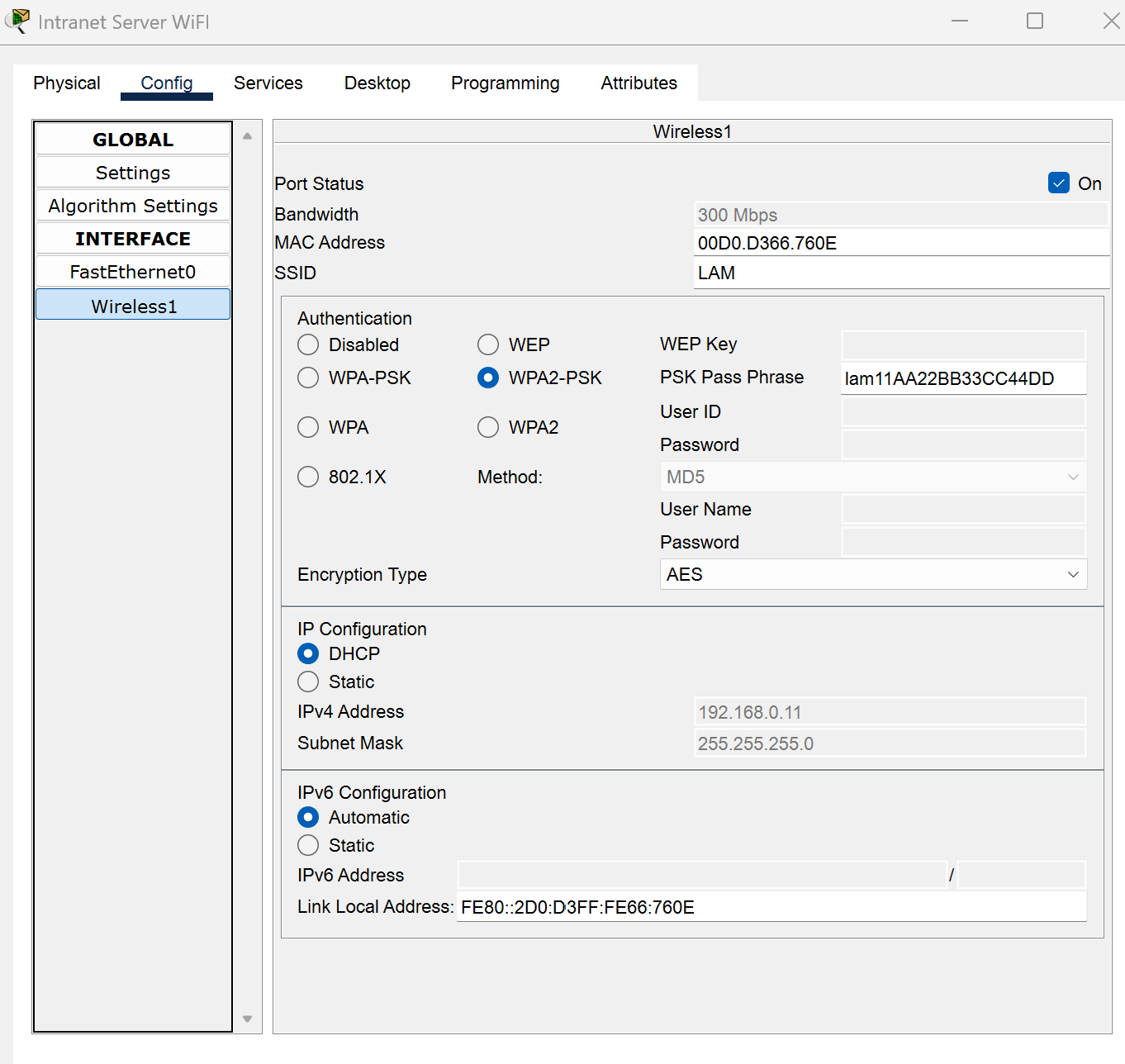

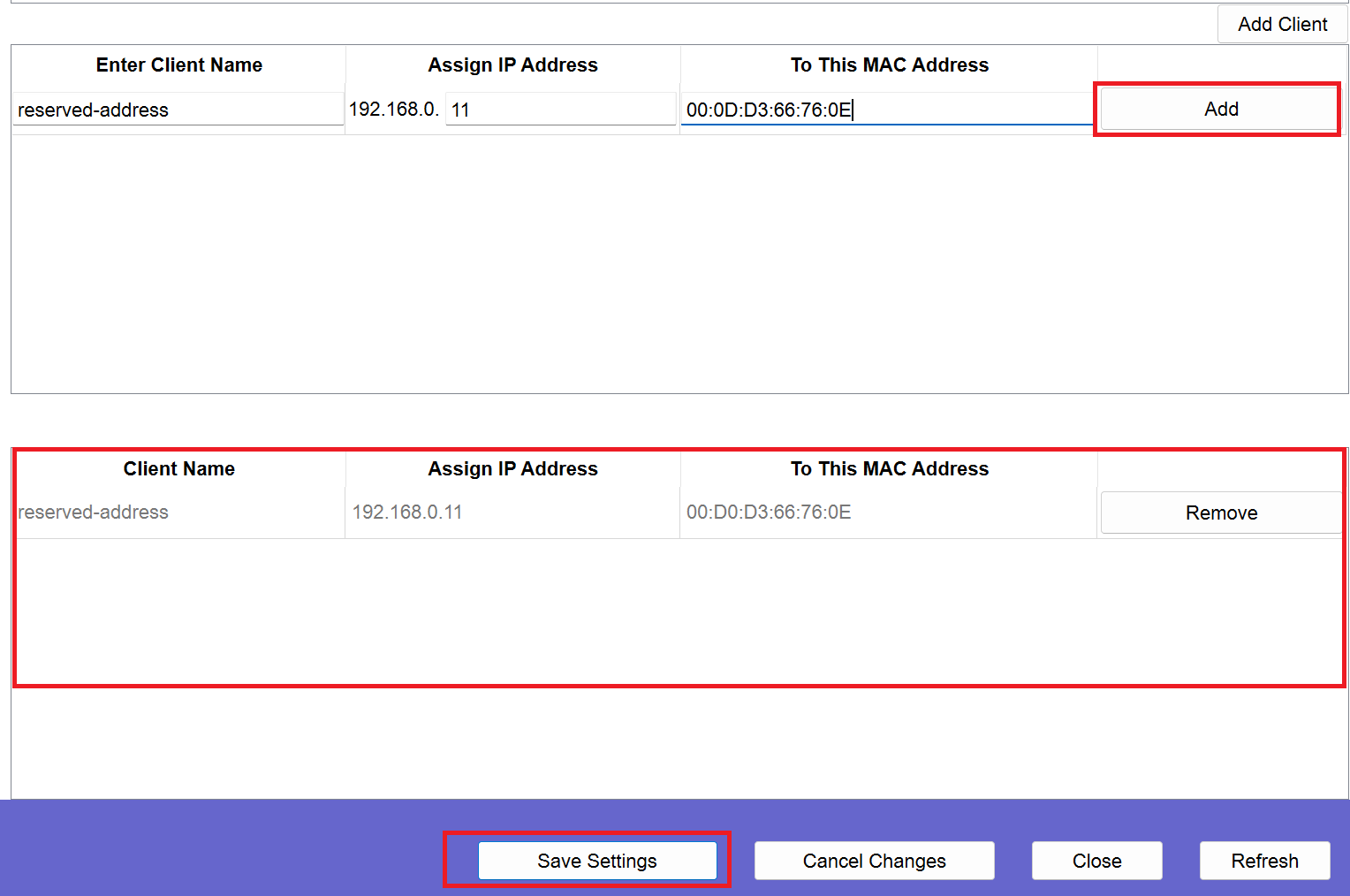

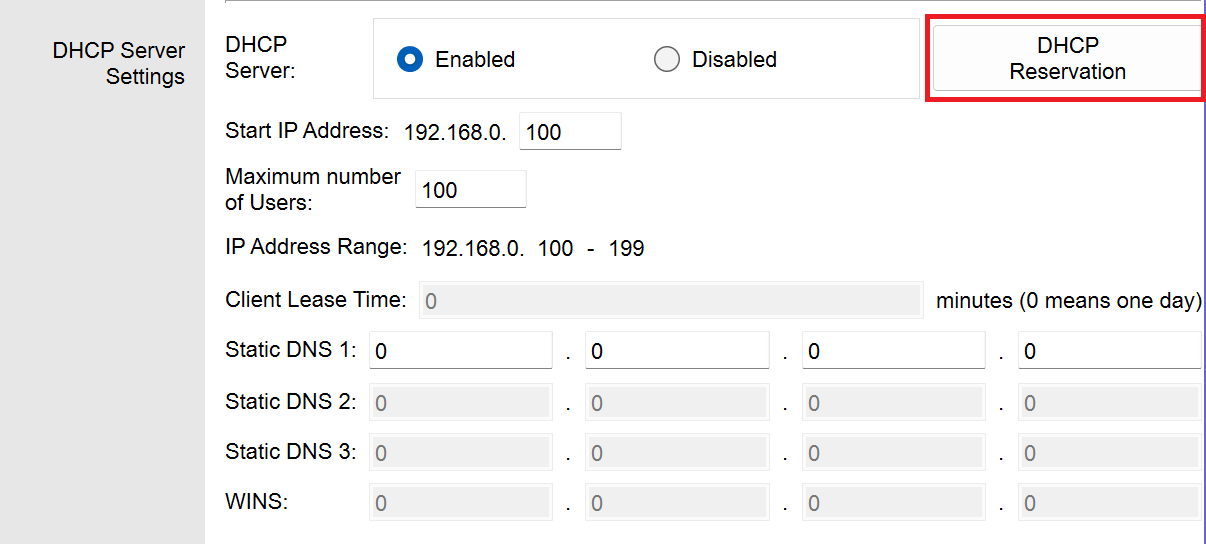

Der per WiFi verbundene Intranet Server soll die reservierte dynamische IP-Adresse 192.168.0.11 vom Wireless Router erhalten.

PC0 soll in der Lage sein die Webseite des per WiFi verbundenen Intranet Servers aufzurufen.

Dokumentiere die einzelnen Konfigurationsschritte

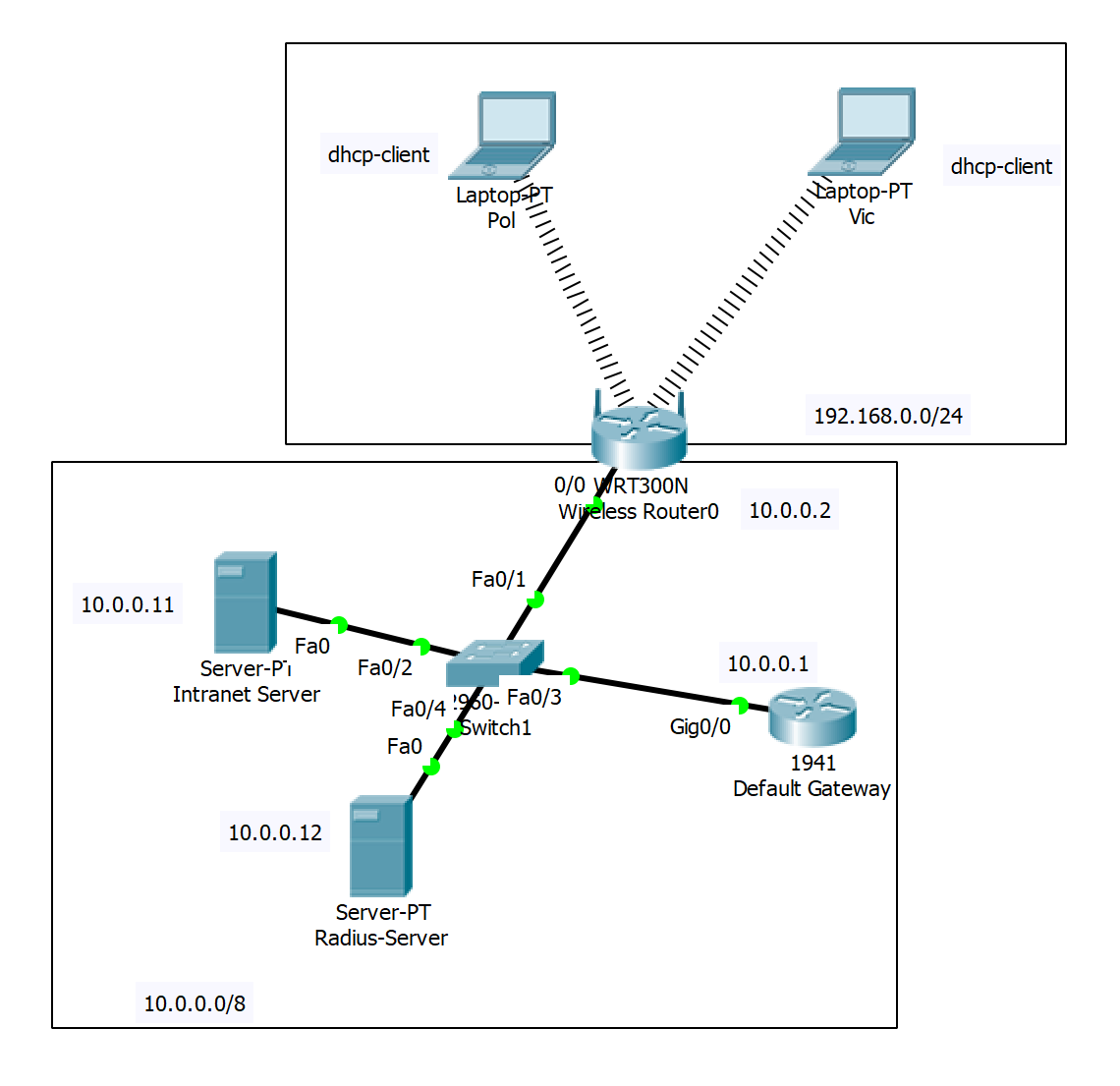

Erstelle das folgende Netzwerk in Packet Tracer.

Das LAM Netzwerk aus der vorletzten Aufgabe soll diesmal mit WPA2 Enterprise gesichert werden. Zu diesem Zweck benötigst du einen Radius-Server.

Verständnisfragen

Wozu dient ein Radius-Server? Was ist in diesem Kontext ein shared secret? Worum handelt es sich bei den Clients die du im Radius-Server konfigurieren musst?

Was ist ein Profil im Kontext von WPA2 Enterprise?

Konfiguration

Konfiguriere den Radius-Server (Services -> AAA) und benutze das shared secret test123

Erstelle die folgenden Benutzer.

Benutzername	Passwort
pol	1111
vic	2222

Konfiguriere WPA2 Enterprise auf dem Wireless Router.

Konfiguriere die Profile auf den Laptops, damit die Benutzer Pol und Vic sich mit dem drahtlosen Netzwerk verbinden können.

Dokumentiere deine Antworten und sämtliche Konfigurationsschritte

Du möchtest zuhause ein WLAN einrichten. Baue im Packet Tracer deine Konstellation nach. Sichere dein Netz möglichst gut gegen Missbrauch ab. Dokumentiere deine Einstellungen. Dokumentiere deine Arbeit.

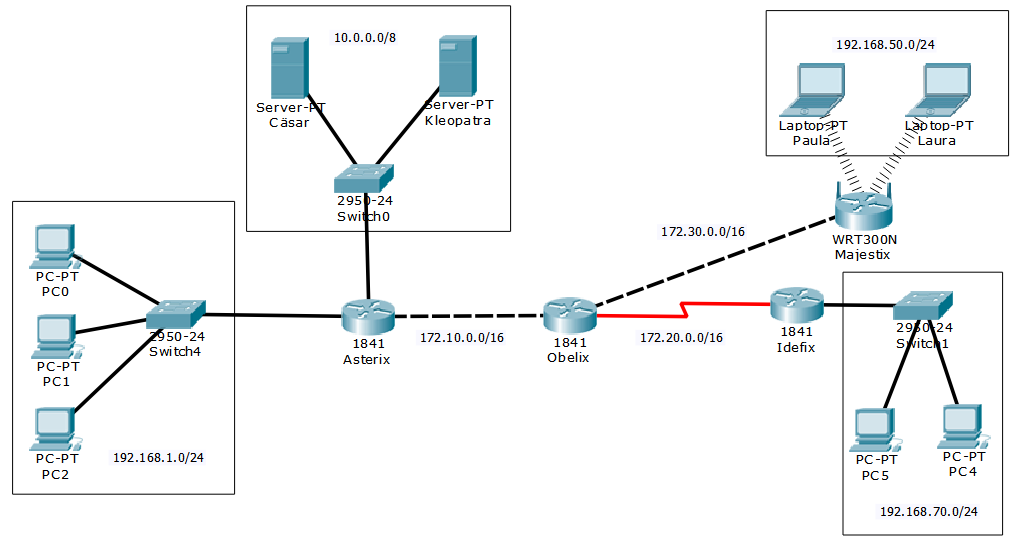

Erstelle in Packet Tracer das folgende Netzwerk für die Firma LuxLAM.

Konfiguration:

Asterix:

NIC	IP-Adresse
Fa0/0	10.0.0.1
Fa0/1	172.10.0.2
Eth0/0/0	192.168.1.1

Obelix:

NIC	IP-Adresse
Fa0/0	172.30.0.1
Fa0/1	172.10.0.1
Se0/0/0	172.20.0.1

Idefix:

NIC	IP-Adresse
Fa0/0	192.168.70.1
Se0/0/0	172.20.0.2

Der WLAN Router Majestix hat die statische Internet IP-Adresse X.X.X.10. Im LAN hat er die IP-Adresse X.X.X.1.

Alle PC-Rechner beziehen ihre IP-Adresse vom DHCP-Server Kleopatra (IP:X.X.X.20) im Bereich X.X.X.50 - 59.

Alle Laptops beziehen ihre IP-Adresse vom DHCP-Server Majestix im Bereich X.X.X.100 - 149.

Auf den Routern Asterix, Obelix und Idefix darf nur statisches Routing zum Einsatz kommen. Am Router Obelix darf zusätzlich keine Default Route konfiguriert sein.

Der Zugang zum WLAN mit der ID Gallix wird über den Radius Server Cäsar (IP x.x.x.10) geregelt. Die Verbindung zum Radius Server ist mit dem Passwort xxGuruyy gesichert.

Passwörter für den WLAN Zugang:

Benutzer	Passwort
Laura	8745
Paula	4578

Zeige durch die entsprechenden Screenshots die Einstellungen, die du an den einzelnen Geräten vornimmst.

Achtung: Die IP-Konfigurationen der Router Asterix, Obelix und Idefix brauchen nicht gezeigt zu werden!

IPs auf Asterix, Obelix u. Idefix richtig gesetzt
Asterix
Static Route: 0.0.0.0/0 via 172.10.0.1
Asterix
DHCP Relay:
interface Ethernet0/0/0
ip helper-address 10.0.0.20
Obelix
Static Routes:
192.168.70.0/24 via 172.20.0.2
10.0.0.0/8 via 172.10.0.2
192.168.1.0/24 via 172.10.0.2
Idefix
Static Route: 0.0.0.0/0 via 172.20.0.1
Idefix
DHCP Relay:
interface FastEthernet0/0
ip helper-address 10.0.0.20
Radius Server Cäsar
IP: 10.0.0.10/8
Radius Server Cäsar
Gateway: 10.0.0.1
Radius Server Cäsar
AAA Service:
Service ON
Majestix/172.30.0.10/Radius/xxGuruyy
Laura/8745
Paula/4578
DHCP Server Kleopatra
IP: 10.0.0.20/8
DHCP Server Kleopatra
Gateway: 10.0.0.1
DHCP Server Kleopatra
DHCP Service:
Service ON
Pool1: 192.168.70.1 192.168.70.50/24 10
Pool2: 192.168.1.1 192.168.1.50/24 10
WLAN Router Majestix
Verbindung mit Obelix über Internet Schnittstelle
WLAN Router Majestix
IP Internet: 172.30.0.10/16
IP LAN: 192.168.50.1/24
WLAN Router Majestix
SSID: Gallix
WLAN Router Majestix
DHCP Server: Enabled
IP Address Range: 192.168.50.100-149
WLAN Router Majestix
Wireless Security:
WPA2 Enterprise
Radius Server 10.0.0.10
Shared Secret: xxGuruyy

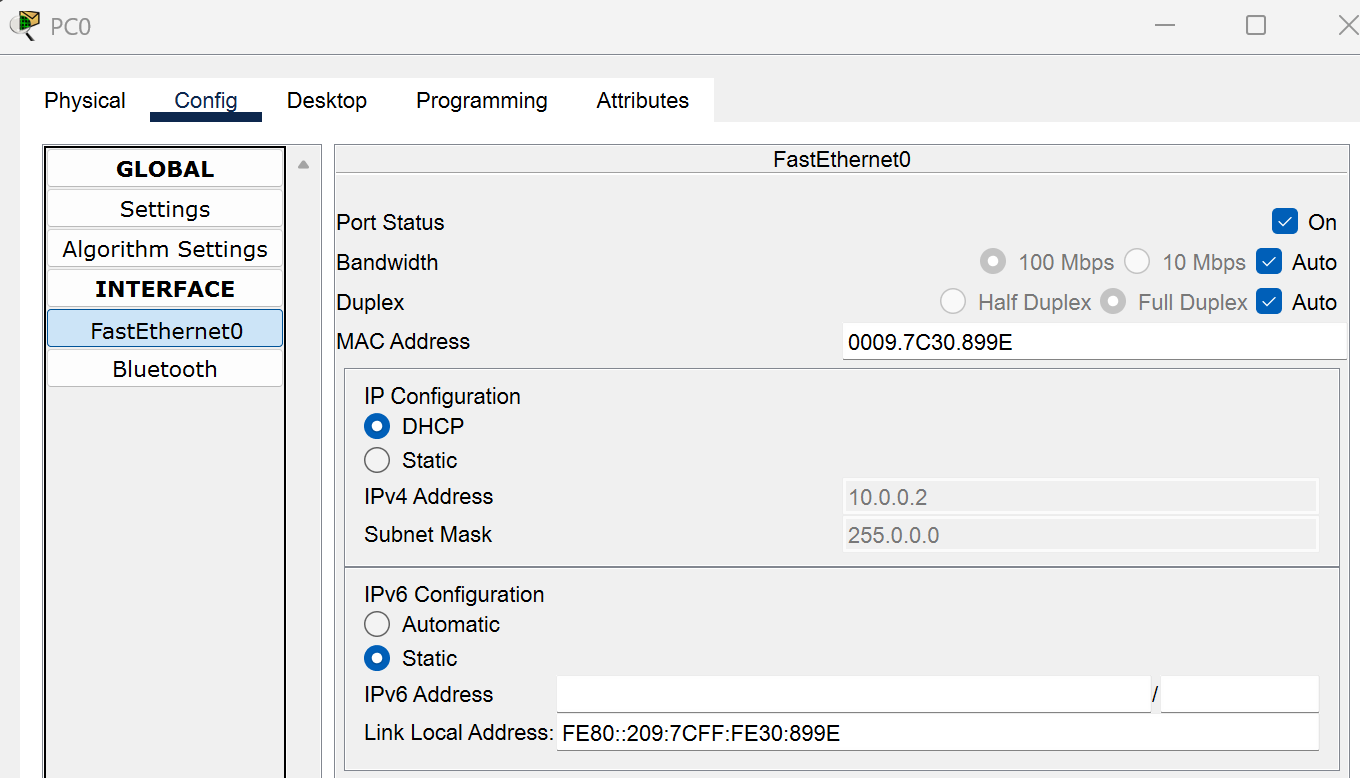

PC0
DHCP eingeschaltet (IP+Gateway)
Laptop Laura
Wireless:
SSID: Gallix
WPA2/Laura/8745
IP Config: DHCP

Ein Start-up Unternehmen beauftragt dich, schnell ein WLAN in den Geschäftsräumen einzurichten.

Öffne die Datei CORELux.pka und vervollständige die Infrastruktur, damit 3 Laptops sich in das WLAN einwählen können. Der Internetanschluss wird über das bereits vorhandene DSL-Modem ermöglicht. Testweise kann die Seite http://158.64.5.200 angesehen werden.

Schreibe eine Anleitung, die alle Konfigurationsschritte durch aussagekräftige Screenshots belegt.

Beachte folgende Punkte:

Der Zugang ins WLAN soll für jeden Mitarbeiter durch eine Kombination aus Benutzername und Passwort geregelt sein.
Die Kommunikation zwischen Laptop und WLAN-Router soll verschlüsselt sein.
Das WLAN heißt CORELux.
Der DHCP-Pool besteht aus privaten Klasse-C-Adressen (192.168.10.0/24), welche durch den WLAN-Router verteilt werden.
Der WLAN-Router bekommt per DHCP eine öffentliche IP-Adresse vom ISP zugewiesen. Dies ist seitens des ISP bereits vorkonfiguriert.

Speichere deine Packet Tracer Datei unter NameVorname.pka ab!

Abbildung
