AB 06 — Einführung in VLAN

VLANs (Virtual LANs) erlauben dir, ein physisches Switch-Netzwerk in mehrere logisch getrennte Netze zu unterteilen — ohne zusätzliche Hardware. In dieser Stunde lernst du in vier praktischen Teilen, wie das funktioniert.

Mein Fortschritt0/5 (0 %)

Teil 1: Erste VLAN-KonfigurationTeil 2: VLANs über mehrere SwitchesTeil 3: Tagged & Untagged Ports verstandenTeil 4: InterVLAN Routing eingerichtetQuiz bestanden

🎯 Praxis-Aufgabe

Für diese Stunde brauchst du Packet Tracer und die Lab-Datei. Lade beide herunter:

• 📥 Packet-Tracer-Datei VLAN_Aufgabe_1.pkt
• 📄 Aufgaben-Dokumentation als PDF

Teil 1 — Grundlagen und erste VLAN-Konfiguration

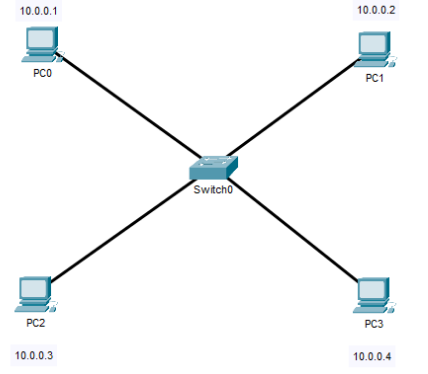

Öffne die Packet Tracer Datei VLAN_Aufgabe_1.pkt und führe die einzelnen Punkte durch.

Dokumentiere deine Funde in dem Dokument VLAN_Aufgabe_1.docx.

1. Versuche vom PC0 aus einen Ping an PC1 und an PC3 zu senden. Was stellst du fest?

2. Konfiguriere den Switch so, dass die Interfaces FastEthernet 0/1 und 0/2 sich im VLAN 10 befinden.

Benutze folgende Befehle, um in den Konfigurationsmodus zu gelangen:

Switch> enable
Switch# configure terminal
Switch(config)#

Mit folgendem Befehl lässt sich ein Interface zur Konfiguration auswählen:

Switch(config)#interface FastEthernet 0/1
Switch(config-if)#

Konfiguriere den Switch so, dass die Interfaces FastEthernet 0/3 und 0/4 sich im VLAN 20 befinden.

4. Versuche erneut vom PC0 aus einen Ping an PC1 und an PC3 zu senden. Was stellst du fest?

5. In welchem VLAN befindet das Interface FastEthernet 0/12? Welchen Namen trägt das VLAN?

Benutze folgenden Befehl, um alle VLANs auf einem Switch anzuzeigen:

Switch> enable Switch# show vlan brief

Teil 2 — Mehrere VLANs über mehrere Switches

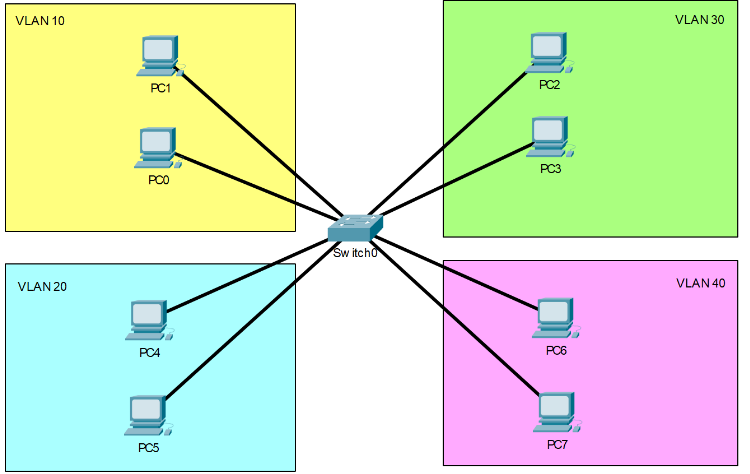

Baue das Netz aus Aufgabe 1 wie unten im Bild gezeigt aus.

Mit folgendem Befehl lassen sich mehrere Interfaces gleichzeitig konfigurieren:

Switch(config)#interface range FastEthernet 0/1-2
Switch(config-if)#

1. Zeige mit einem Screenshot wie die VLAN-Konfiguration auf dem Switch aussieht.

2. Benenne das VLAN 10 um, so dass es nun „Entwicklung“ heißt. Welche Befehle hast du verwendet?

3. Benenne nun ebenfalls das VLAN 20 in „Verkauf“, das VLAN 30 in „Personalabteilung“ und das VLAN 40 in „Administration“ um.

4. Zeige mit einem Screenshot wie die VLAN-Konfiguration auf dem Switch aussieht.

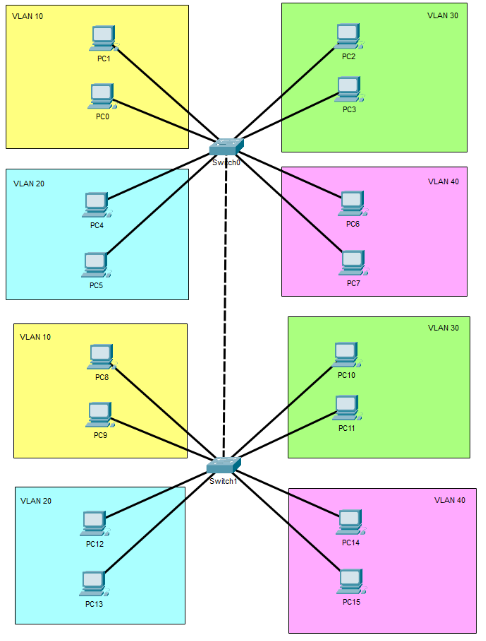

Füge dem Netzwerk aus der zweiten Aufgabe einen weiteren Switch hinzu und konfiguriere das Netz wie im Bild gezeigt.

Versuche einen Ping von PC1 an PC8 zu senden. Was stellst du fest?

2. Zu welchem VLAN sollte die Schnittstelle gehören, welche die beiden Switches miteinander verbindet?

3. Wie kannst du die Schnittstelle so konfigurieren, dass eine Kommunikation zwischen den beiden Switches möglich wird? Gib die nötigen Befehle an.

Teil 3 — Tagged und Untagged Ports (Trunking)

Öffne die Packet Tracer Datei aus Aufgabe 3. Bearbeite die folgenden Punkte und lade die fertige Dokumentation auf Edumoodle hoch.

• Aktiviere im Packet Tracer den Simulationsmodus und sende einen Ping von PC0 an PC8.

• Du kannst die folgenden Befehle benutzen um einen Port als Trunk zu konfigurieren:

Switch(config)#interface gigabitEthernet 0/1
Switch(config-if)#switchport mode trunk

• Dokumentiere den Inhalt des Ethernet Frames an allen Schlüsselpunkten der Übertragung.

Beachten Sie bei der Untersuchung der Ethernet-Frames sowohl die eingehende als auch die ausgehende PDU.

• Wieso war es bisher nie nötig, bei der Verbindung von mehreren Switches einen Trunk Port zu definieren?

Teil 4 — InterVLAN Routing

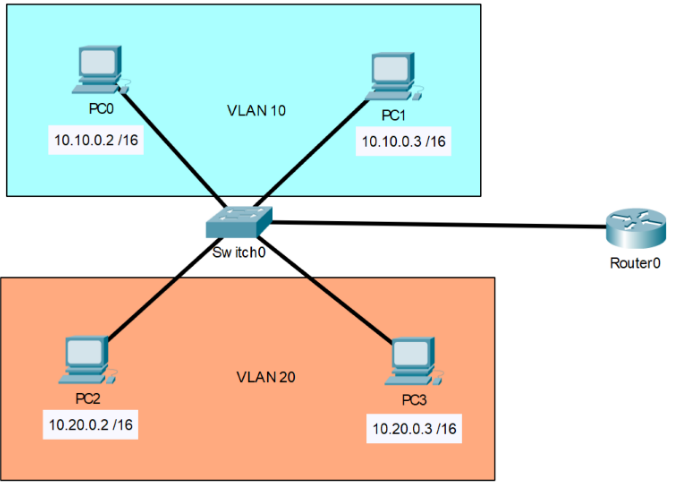

Ergänze das Netzwerk aus Aufgabe 1 um einen Router, der es erlauben soll, die beiden VLANs miteinander zu verbinden. Achte darauf, dass für jedes VLAN ein Sub-Interface auf dem Router erstellt werden muss.

Benutze folgenden Befehl, um auf dem Router ein Sub-Interface zu erstellen:

Router(config)# interface gigabitEthernet 0/0/0.10
Router(config-subif)#

Das Sub-Interface lässt sich durch folgenden Befehl an ein VLAN anbinden:

Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip address 10.10.0.1 255.255.0.0

2. Aktiviere in Packet Tracer den Simulationsmodus und sende einen Ping zwischen PC0 und PC2. Untersuche den Ethernet-Rahmen an allen Schlüsselstellen der Verbindung. Was stellst du fest?

3. Füge einen Screenshot der konfigurierten Interfaces auf dem Router ein.

Benutze folgenden Befehl, um die Konfiguration der Interfaces anzuzeigen: Router# show ip interface brief

Lernkontrolle

Welche Aussagen zu VLANs sind richtig?

Ein VLAN trennt Broadcast-Domänen auf einem Switch logisch.Ohne InterVLAN-Routing können Geräte in verschiedenen VLANs nicht miteinander kommunizieren.Ein Trunk-Port überträgt Frames für mehrere VLANs gleichzeitig — getaggt nach 802.1Q.Access-Ports sind grundsätzlich getaggt.

Auswerten

Welcher Cisco-Befehl konfiguriert ein Interface als Trunk?

switchport mode trunkswitchport access vlan 10vlan trunk enabletrunk allowed all

Auswerten

🎯 Original-Material

📄 Originale Aufgabenstellung als PDF herunterladen
