AB 05 — Supernetting — Teil 2
Supernetting
Abschnitt betitelt „Supernetting“Aufgabe 1

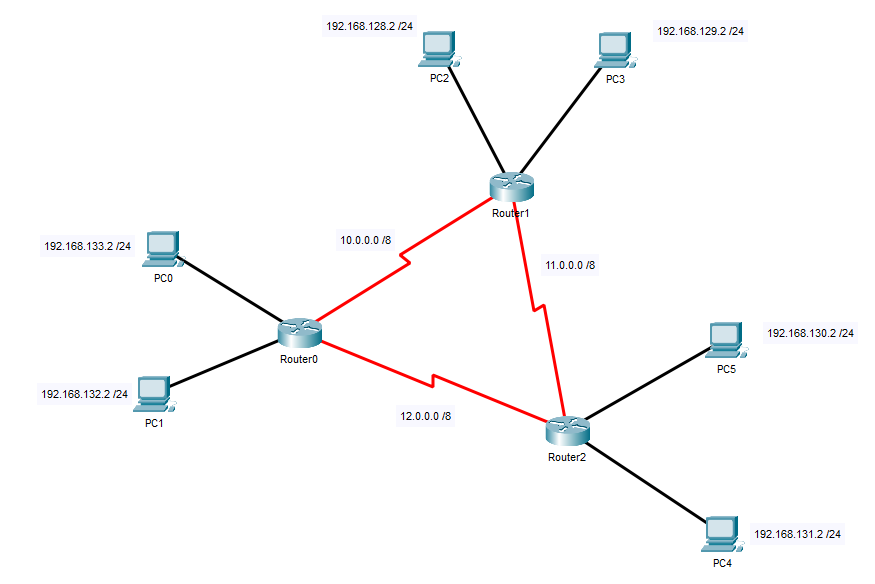

Abschnitt betitelt „Aufgabe 1“Erstelle das im Bild zu sehende Netzwerk im Packet Tracer. Achte bei der Konfiguration der Router darauf, dass die Routen statisch angelegt werden, ohne jedoch Default-Routen zu bentuzen.
Trage die erstellten Routen in die folgenden Tabellen ein:
Router0
| Netzwerk | Maske | Next Hop |
|---|---|---|
Router1
| Netzwerk | Maske | Next Hop |
|---|---|---|
Router2
| Netzwerk | Maske | Next Hop |
|---|---|---|
Aufgabe 2

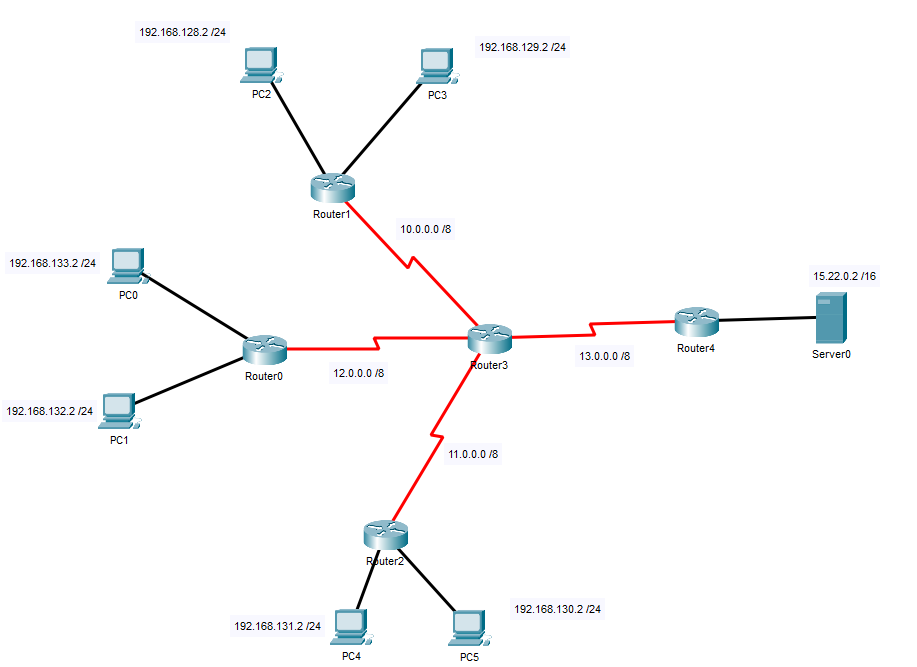

Abschnitt betitelt „Aufgabe 2“Das zuvor erstellte Netzwerk wird nun um zwei Router erweitert. Passe die Konfiguration der existierenden Router an und konfiguriere Router3 und Router4.
Um die Konfiguration zu testen wird ein Webserver in das Netzwerk eingefügt, um eine Verbindung zum Internet zu simulieren. Starte den HTTP-Service auf dem Server und vergewissere dich, dass der Webserver von den Hosts aus zu erreichen ist
Trage die erstellten Routen in die folgenden Tabellen ein:
Router0
| Netzwerk | Maske | Next Hop |
|---|---|---|
Router1
| Netzwerk | Maske | Next Hop |
|---|---|---|
Router2
| Netzwerk | Maske | Next Hop |
|---|---|---|
Router3
| Netzwerk | Maske | Next Hop |
|---|---|---|
Router4
| Netzwerk | Maske | Next Hop |
|---|---|---|
